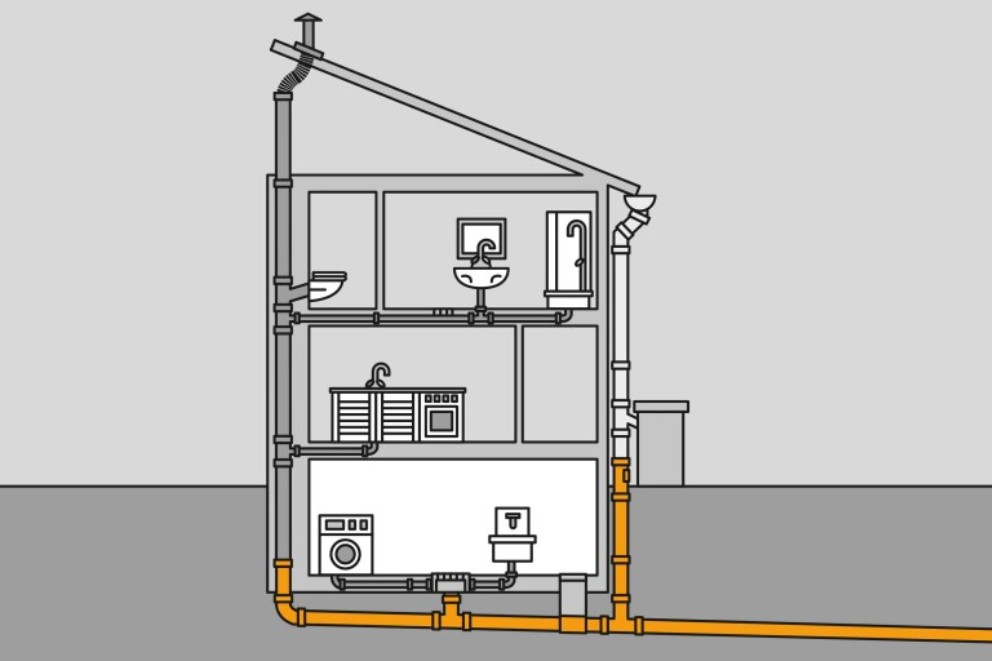

Znečistená voda je voda, ktorú je potrebné upraviť kvôli nečistotám. Znečistená (sivá) voda sa odvádza zo sprchových odtokov, vaní, toaliet atď. do kanalizácie v plastových rúrach rôznych priemerov.

Podľa noriem existujú rôzne typy potrubí:

• Pripojovacie potrubie vedie od spotrebiča alebo podlahového odtoku k ďalšiemu najväčšiemu potrubiu – odpadovému alebo zvodovému.
• Odtokové potrubie odvádza vodu z jednotlivých odpadových potrubí do hlavného odpadového potrubia.
• Zberné potrubie odvádza vodu do podzemného potrubia.
• V základovom potrubí sa voda odvádza do kanalizácie. Tá sa nachádza mimo budovy. Revízne šachty umožňujú pravidelnú kontrolu a čistenie potrubia.
• Obtokové potrubie je predpísané pre viacpodlažné budovy a používa sa v prípade zberu odpadových vôd.
• Dažďové zvody odvádzajú dažďovú vodu zo strešného odkvapu do vsakovacieho zariadenia, suda, cisterny, zberného potrubia alebo podzemného potrubia.

V domovej kanalizácii sa rozlišujú rúry HT a KG.

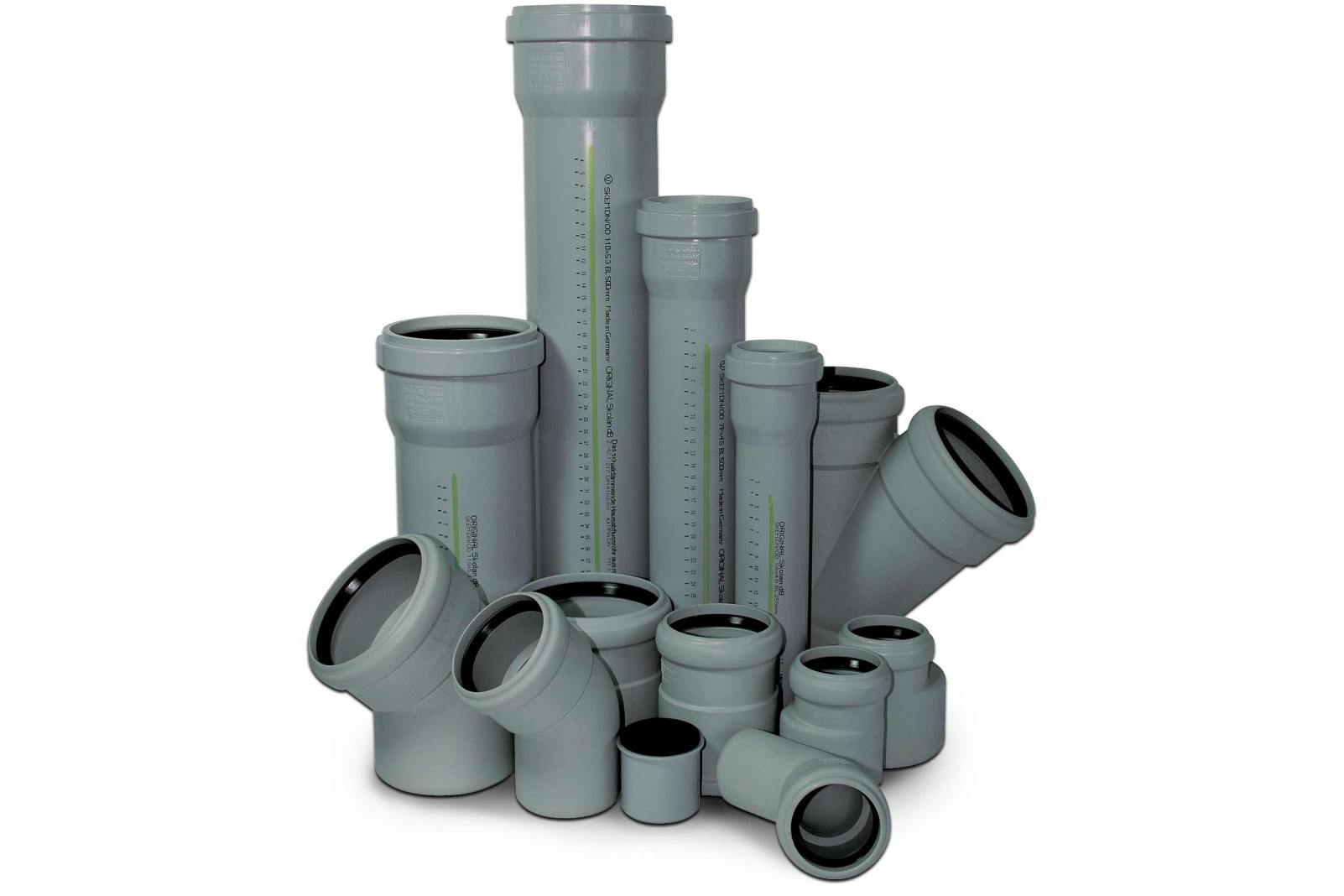

Vnútorné kanalizačné potrubie HT je určené na použitie vo vnútri budov a slúži na odvádzanie odpadových vôd z budovy do miesta napojenia na vonkajšie kanalizačné potrubie KG.

Toto potrubie odoláva horúcej, studenej a agresívnej odpadovej vode a je vhodné len na vnútorné použitie. Rúry HT majú sivú farbu a sú vyrobené z nehorľavého polypropylénu (PP).

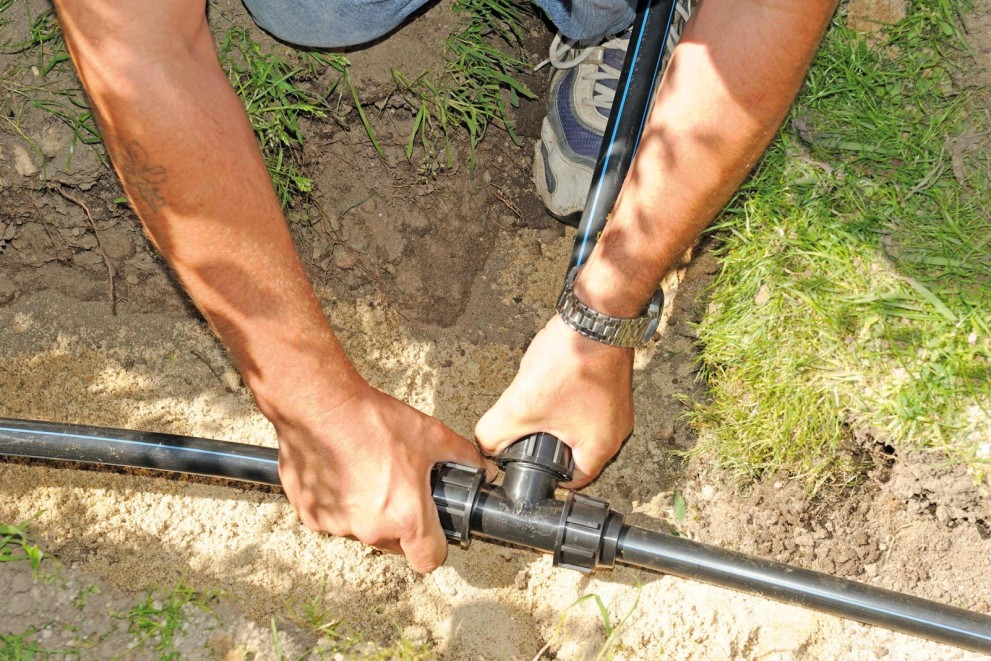

Pomocou potrubia na studenú vodu môžete rýchlo a jednoducho rozvádzať studenú vodu všade tam, kde je to potrebné v dome, na záhrade alebo na dvore. Systémy rozvodov studenej vody sú ideálne v pivnici, garáži alebo prístrešku pre auto, na terase alebo v záhrade pre fontány, altánky, fontány alebo záhradné jazierka.

Moderné konštrukcie potrubia na studenú vodu z PP-PE sú veľmi trvanlivé, odolné voči korózii a usadeninám, riasam a baktériám.

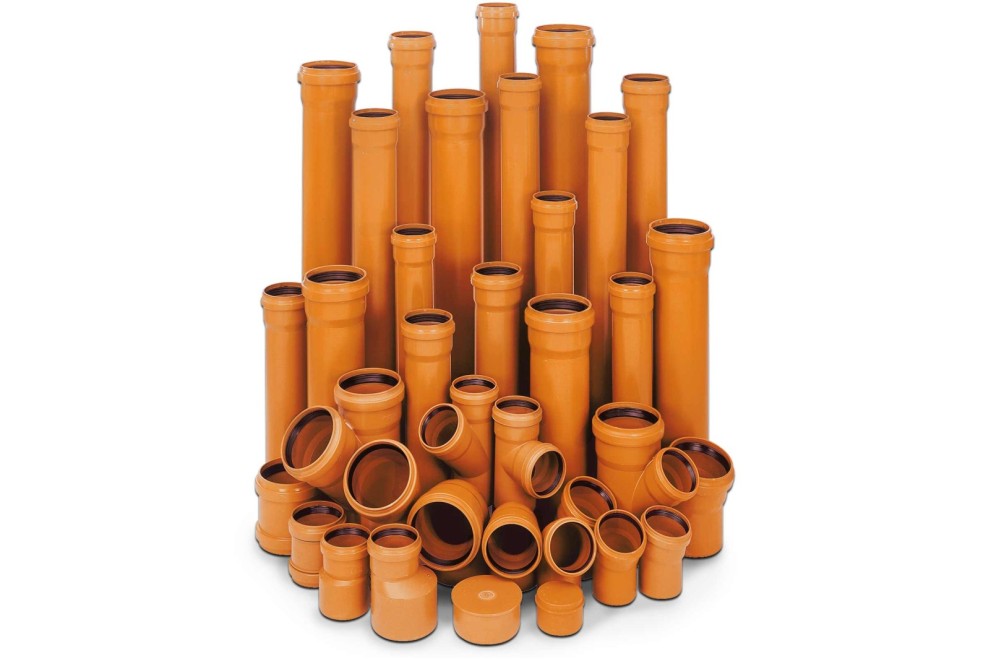

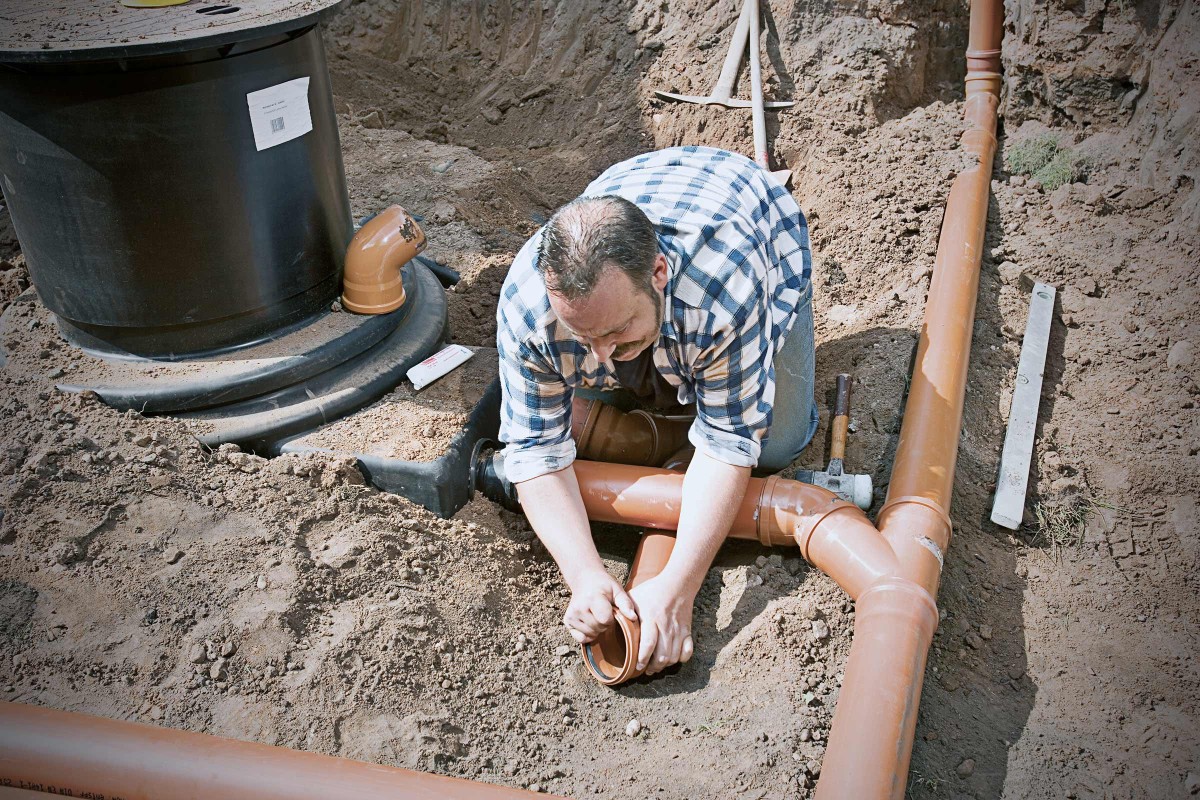

Červeno-hnedé základné rúry, známe aj ako KG rúry (kanalizačné základné rúry), patria do systému vonkajších kanalizačných rúr KG a sú určené na uloženie v zemi a môžu byť priamo pripojené k systému vnútorných kanalizačných rúr HT. Kanalizačné rúry KG sú určené na odvádzanie odpadových vôd z pozemku do kanalizačnej prípojky. Môže sa používať aj na odvádzanie dažďovej vody.

Sú k dispozícii v priemeroch 110, 125, 160, 200, 250, 300, 400 a 500 mm. Potrubia, ktoré zhromažďujú odpadovú vodu z viacerých jednotlivých potrubí a odvádzajú ju do kanalizácie, musia mať primerane väčší priemer.

Pri všetkých zvislých zvodoch rúr počítajte so sklonom 2 cm na meter. Len tak sa zabezpečí dostatočné samočistenie vodorovných potrubí.

Ak je sklon väčší, voda odteká príliš rýchlo a môžu sa hromadiť usadeniny. Menší sklon spomalí prúdenie odpadovej vody natoľko, že už nedokáže so sebou unášať suspendované látky. Obe tieto situácie vedú skôr či neskôr k zúženiu a upchatiu potrubia.

Nezabudnite tiež, že kohútiky nesmú byť postavené pod uhlom proti smeru toku, ale pod uhlom menším ako 45° k toku. V prípade odtokových potrubí je možný uhol až 88° v smere toku.

Potrubie teplej vody vždy inštalujte nad potrubie studenej vody, nikdy nie naopak, inak by stúpajúce teplo ohrievalo potrubie studenej vody.

Odtokový systém nemôžete vybudovať len pomocou KG a HT potrubia. V závislosti od miestnych podmienok budete potrebovať rôzne jednotlivé diely, ako sú 90° kolená, kolená s rôznymi uhlami, objímky, izolované a neizolované, na pripevnenie k stene a mnohé ďalšie.

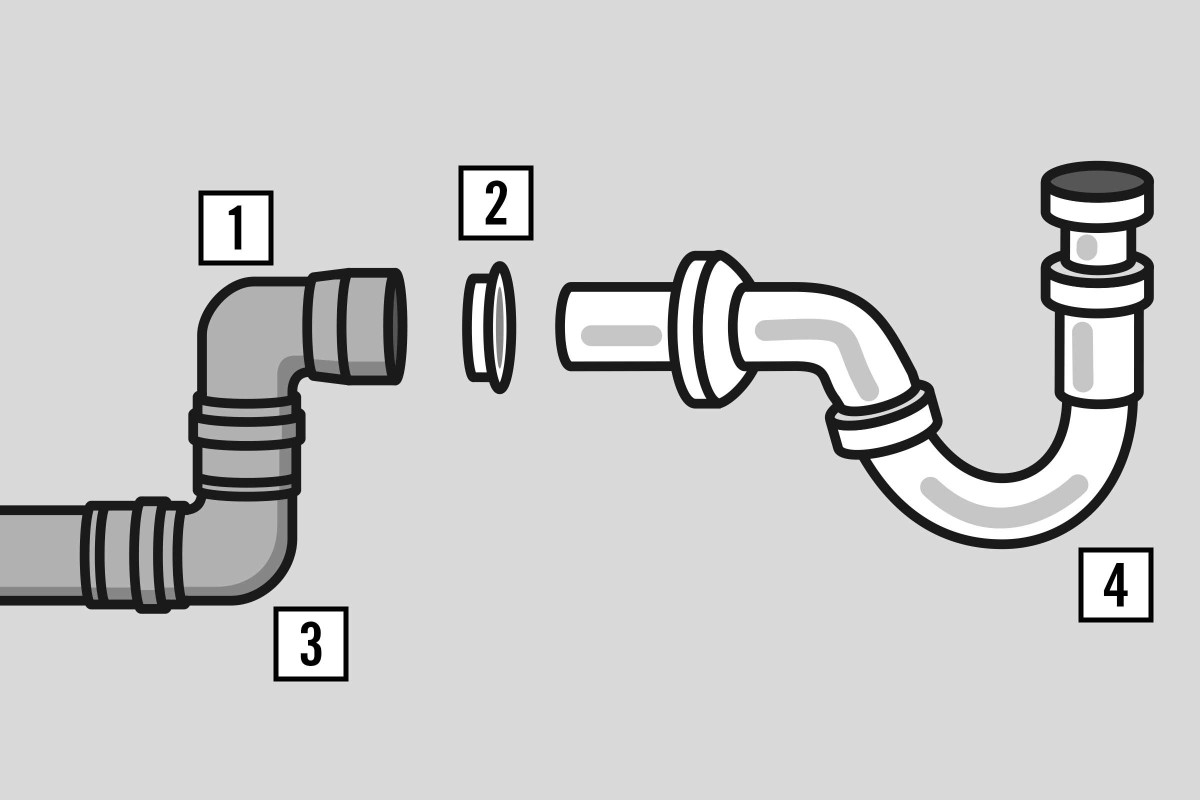

Pripojenie odvodňovacej súpravy s prípojkou HT

Vezmite gumovú objímku a použite ju na pripojenie úzkeho konca odtokovej súpravy k objímke alebo kolenu HT potrubia.
1. Koleno sifónu HT 90°
2. Gumová objímka
3. Koleno HT 87°
4. Odtoková súprava

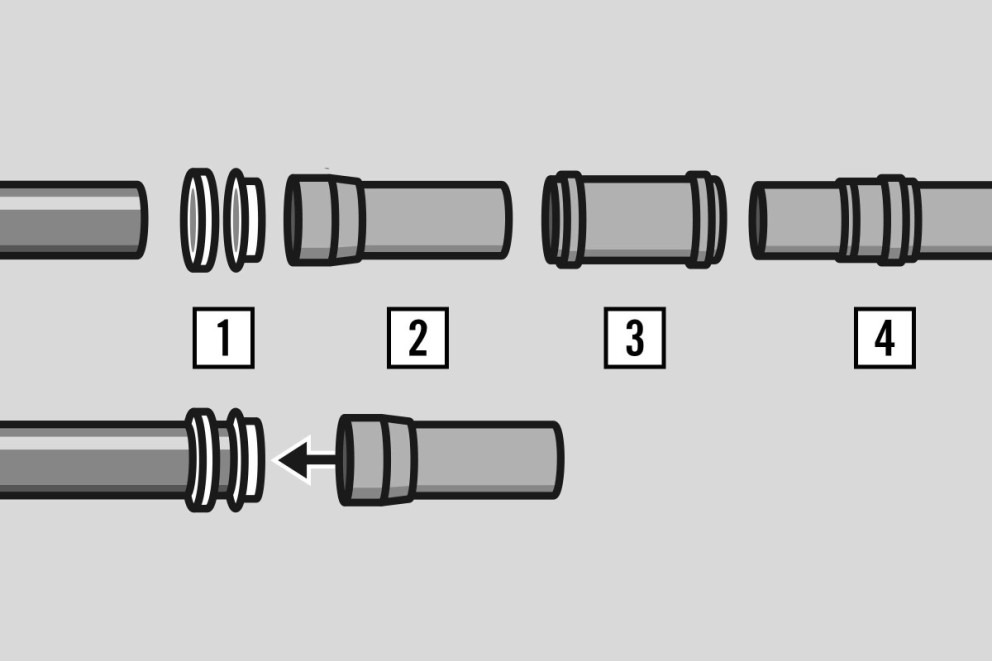

Spojenie HT potrubia s liatinovým potrubím

Spojka HTUG sa nasadí na úzky koniec liatinového potrubia pomocou dvojitého tesnenia. Na pripojenie tohto spojovacieho prvku k úzkemu koncu HT rúry sa používa objímka.
1. Dvojité tesnenie
2. Spojovací kus HT HTUG
3. Posuvná objímka HT HTU
4. Rúrka HT HTEM

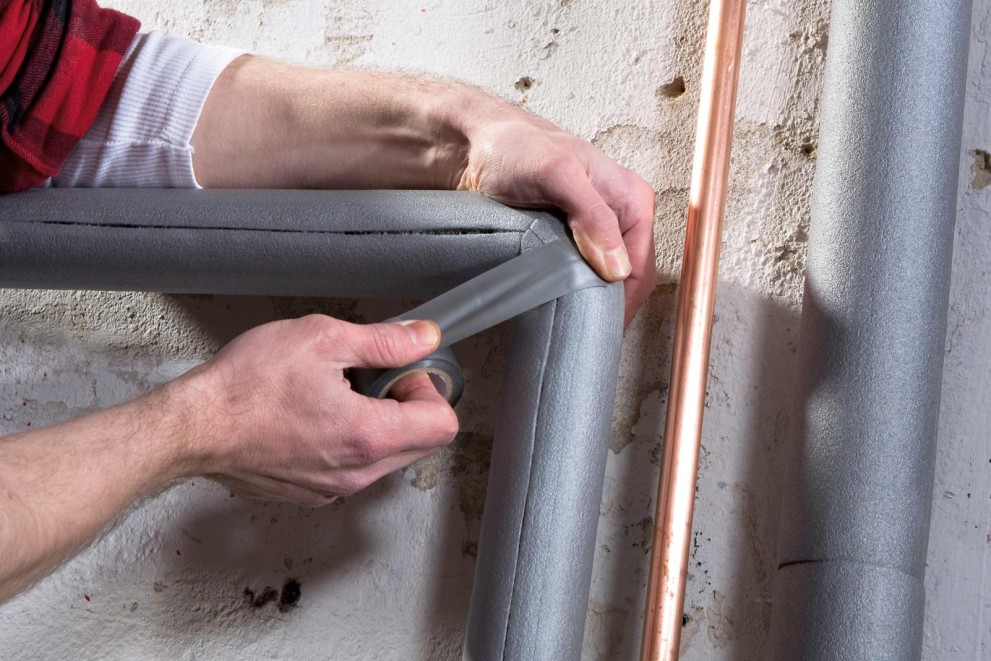

Potrubia teplej a studenej vody v dome (vrátane pivnice) musia byť izolované. Izolácia potrubia by mala na jednej strane zabezpečiť vysokú kvalitu pitnej vody a na druhej strane minimalizovať energetické straty. Studená voda by mala zostať studená a teplá voda by mala zostať teplá.

Na izoláciu sú k dispozícii prefabrikované izolačné plášte z pružnej peny a pružných elastomérov. Hrúbka izolačnej vrstvy závisí od typu potrubia, prostredia a izolačného materiálu.
Minimálna hrúbka izolácie potrubia je vnútorný priemer potrubia (zodpovedá 100 % pre skupinu tepelnej vodivosti 035 izolačného materiálu).

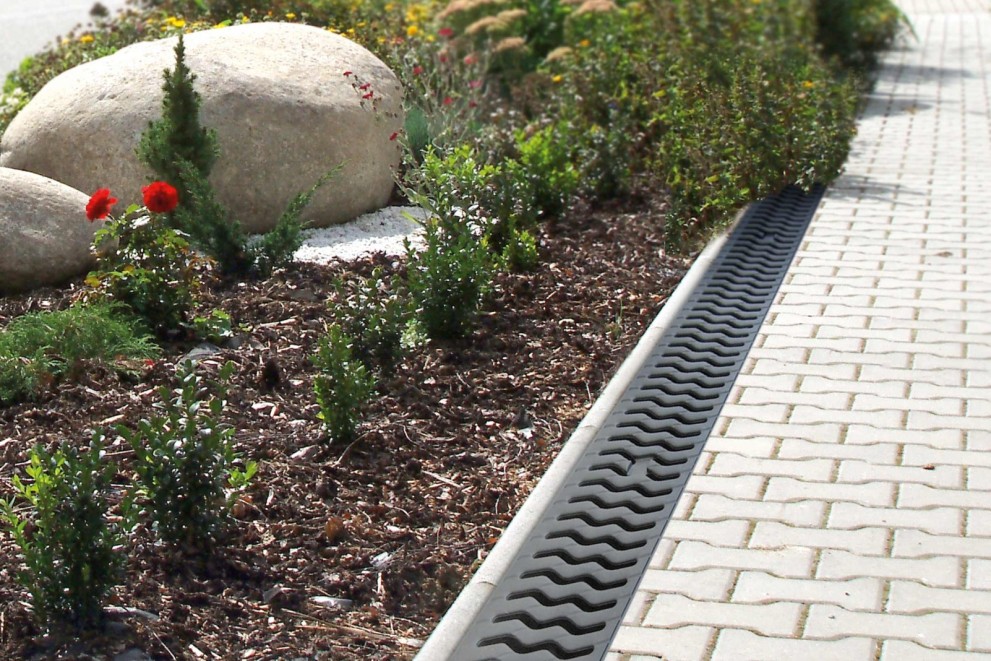

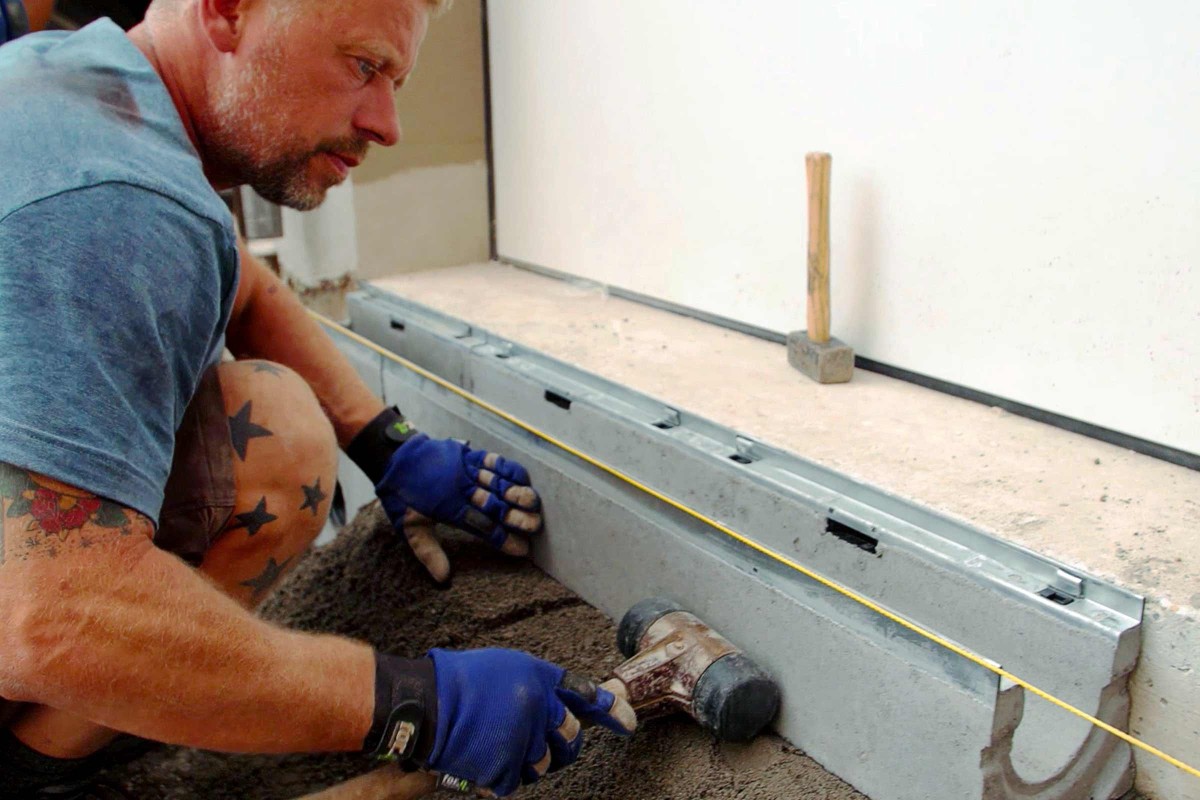

Neustály dážď, silný dážď alebo topiaci sa sneh môžu váš dom zaťažovať. Preto je správne odvodnenie dvorov, terás, balkónov, plochých striech a príjazdových ciest také dôležité. Položte si nasledujúce otázky, aby ste našli ideálny odvodňovací žľab:

• Čo a ako chcem odvádzať?
• Odpoveď na túto otázku je jednoduchá: zvyčajne je to terasa, balkón alebo príjazdová cesta.
• Aké príslušenstvo potrebujem?
• Dôležitým príslušenstvom odvodňovacích žľabov sú koncové steny, prepážky a, samozrejme, žľaby, v ktorých sa voda zhromažďuje a odvádza do odvodňovacieho systému.
• Čo musí drenážny kanál vydržať?
• Je potrebné zvážiť, či sa bude plocha využívať len občas alebo aj pravidelne, a to autami alebo aj väčšími vozidlami. Dobrým vodítkom sú takzvané triedy zaťaženia.
