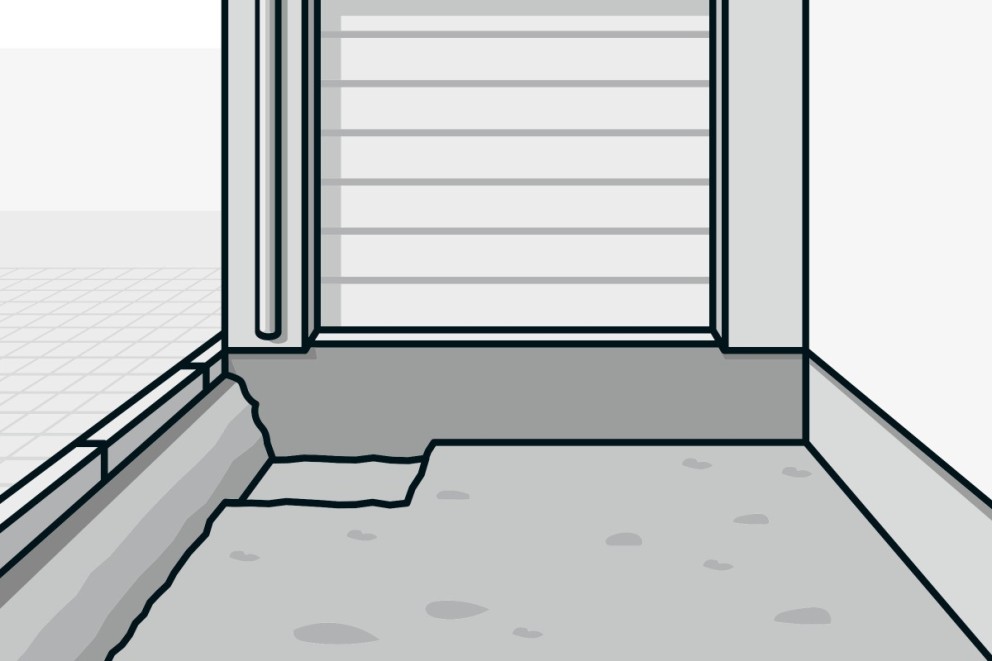

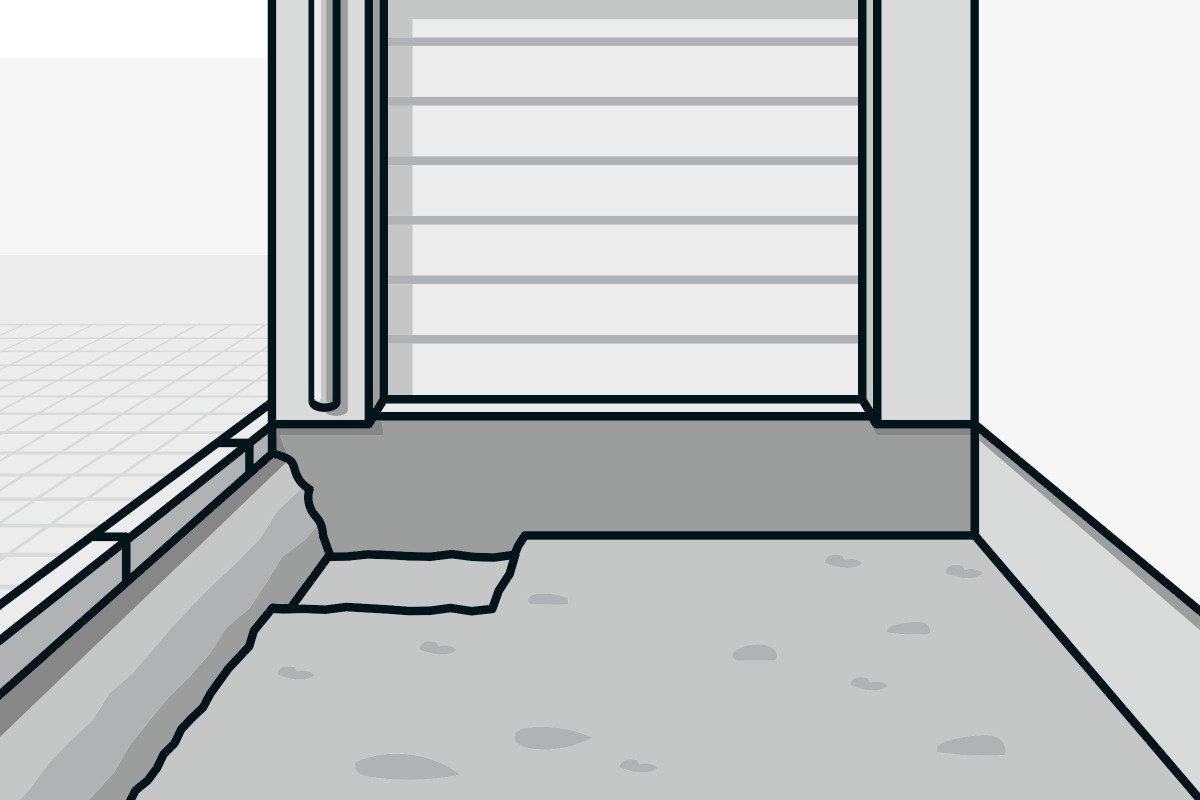

Pred položením dlažby sa nainštaluje a pripojí odvodňovací žľab. Keďže žľab je vyšší ako prvky kanála, pôda sa musí vykopať hlbšie. Pri určovaní hĺbky výkopu berte do úvahy aj to, že pre vpust a odvodňovací žľab sa vyleje 10 cm hrubý betónový podklad. Tu uvádzame inštaláciu priamo pred vjazdom do garáže. Drenážne rúry sú už položené až k miestu inštalácie. Odtok je inštalovaný na ľavej strane, pretože na tejto strane bude neskôr k odvodňovacím rúram pripojený aj odtok zo strechy garáže.
Návod
Ako nainštalovať odvodňovací žľab
Aby ste sa nemuseli brodiť kalužami vody od príjazdovej cesty až po vchodové dvere, vaše úvahy o inštalácii odvodňovacích žľabov sa uberajú správnym smerom. Poradíme vám, ako nainštalovať odvodňovací žľab.
Odvodňovacie žľabyK sortimentu
Na tento projekt budete potrebovať
Materiál
Odvodňovacie žľaby
Spojovacie bukové kolíky Ø 10x35 mm, 100 ...
Mazivo Marley pre plastové rúry 150 ml
Suché zmesi a stavebná chémia
Montážne lišty
Svahová tvárnica 20x30 cm, sivá
KG kolená
Vnútroná zátka pre kanalizačné rúry KG Ø ...
KG odbočky
Náradie
Kladivá
Pracovné rukavice
Lyžice, fanky
Vrtáky
Fúriky
Vodováhy
Diamantové kotúče
Uhlové brúsky
Skrutkovače
Ochranné slúchadlá
Hladidlá
Držte sa plánov
Pri kladení dlažby sa zvyčajne inštaluje odvodňovací žľab, ktorý odvádza dažďovú vodu do kanalizácie. Ak chcete zistiť, kde je kanál umiestnený a napojený, pozrite si plán odvodnenia v stavebnej dokumentácii.
01
02

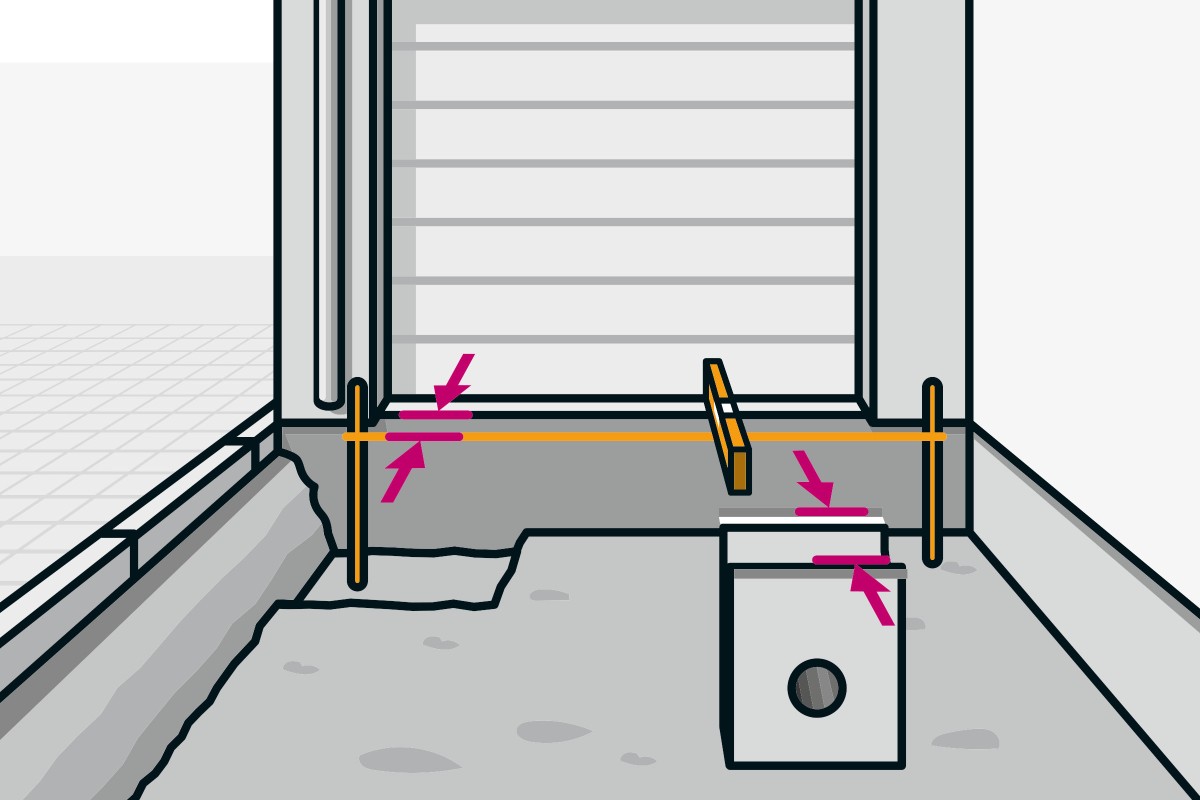

Odmerajte šírku žľabu a odkvapových prvkov. Pomocou kladiva zatlčte dve dláta mimo miesta inštalácie – vzdialenosť od základov garáže zodpovedá šírke žľabu a odkvapových prvkov. Natiahnite murovaciu šnúru vo výške podlahy garáže (= vrch žľabu) medzi dve šnúry a vyrovnajte ich pomocou vodováhy. Podľa nej sa neskôr žľab vyrovná.
03

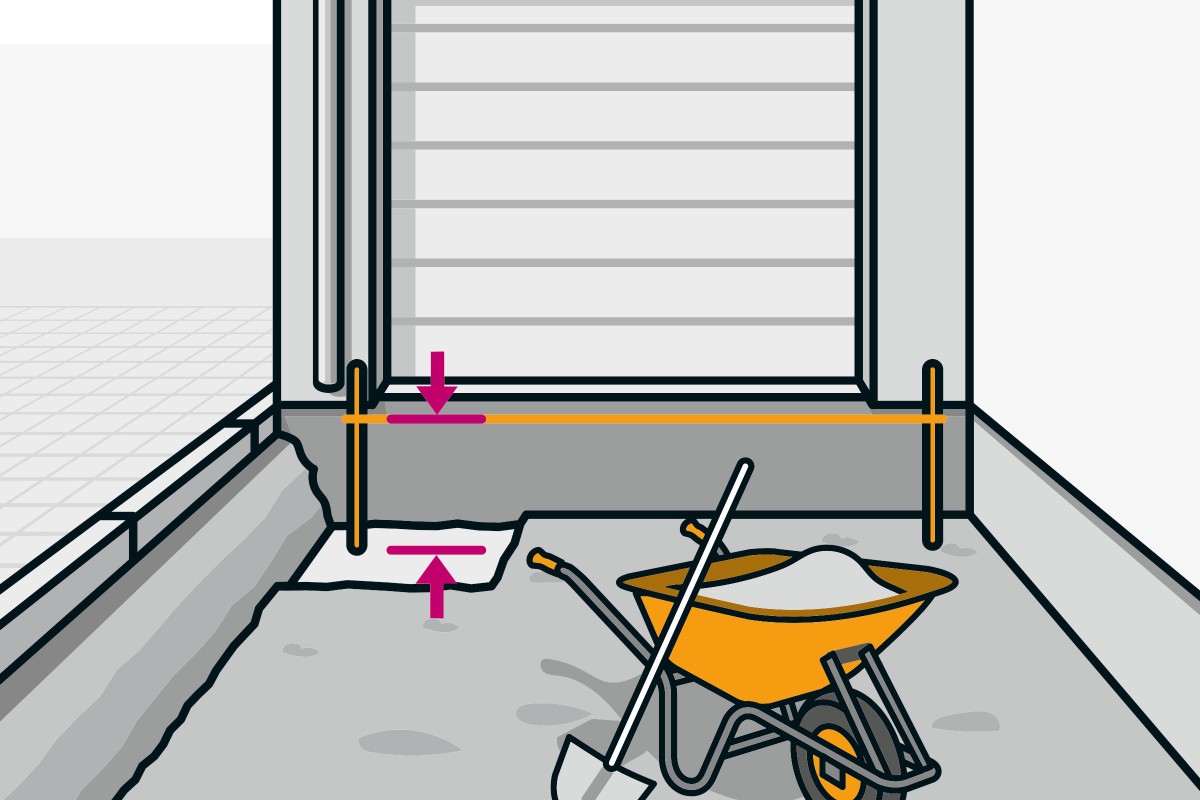

Potrebujete na stavbe veľa betónu? Potom sa oplatí použiť hotovú betónovú zmes. Do vyhĺbeného priestoru pre odtokový žľab nalejte toľko betónu, aby odtokový žľab vyčnieval nad napnutú šnúru o 1 až 2 cm (ak je odtokový žľab vysoký 50 cm, rozmer od betónu je 48 až 49 cm). Ďalším krokom je osadenie odtoku 1 až 2 cm do betónu.
04

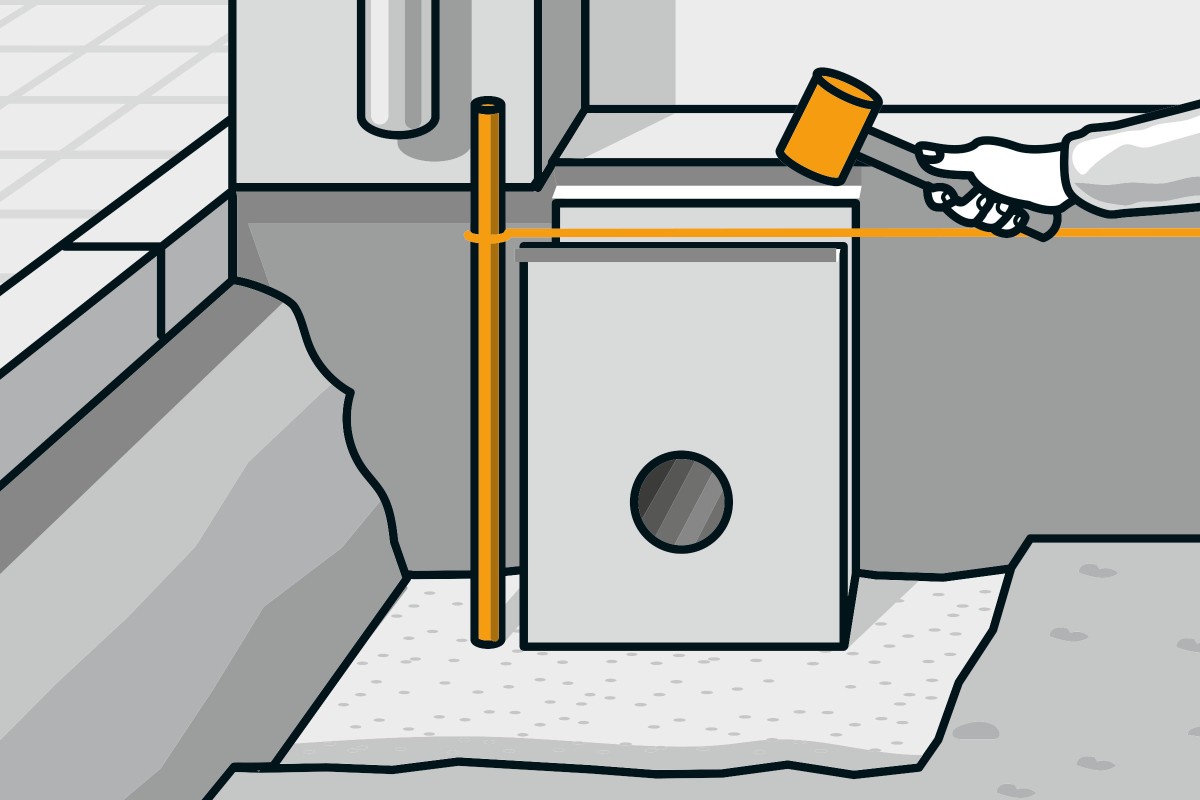

Odtokový žľab umiestnite pripojovacím otvorom smerom dopredu (alebo k odtokovej rúre) a zarovnajte ho. Pomocou gumovej paličky ho usadite, kým nebude v jednej rovine so strunou.
05

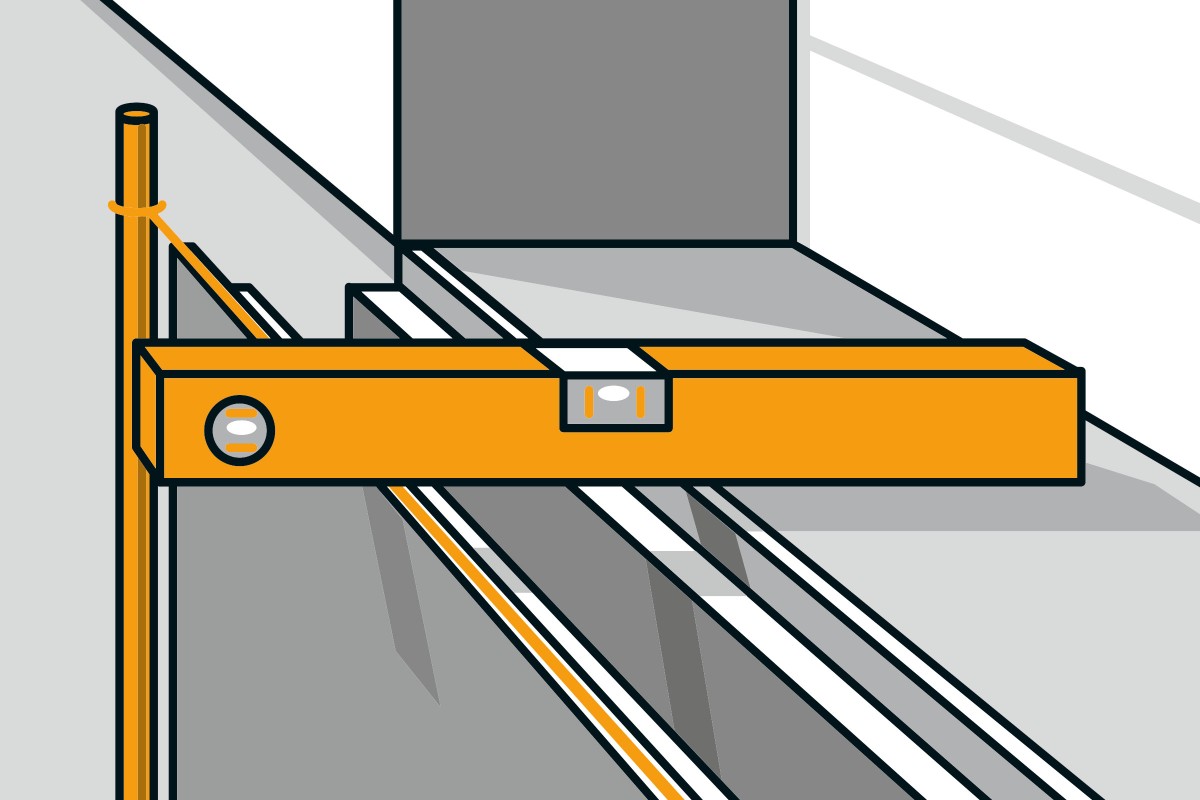

Pomocou vodováhy skontrolujte vodorovný prechod na podlahu garáže, všetko musí dokonale sedieť.
06

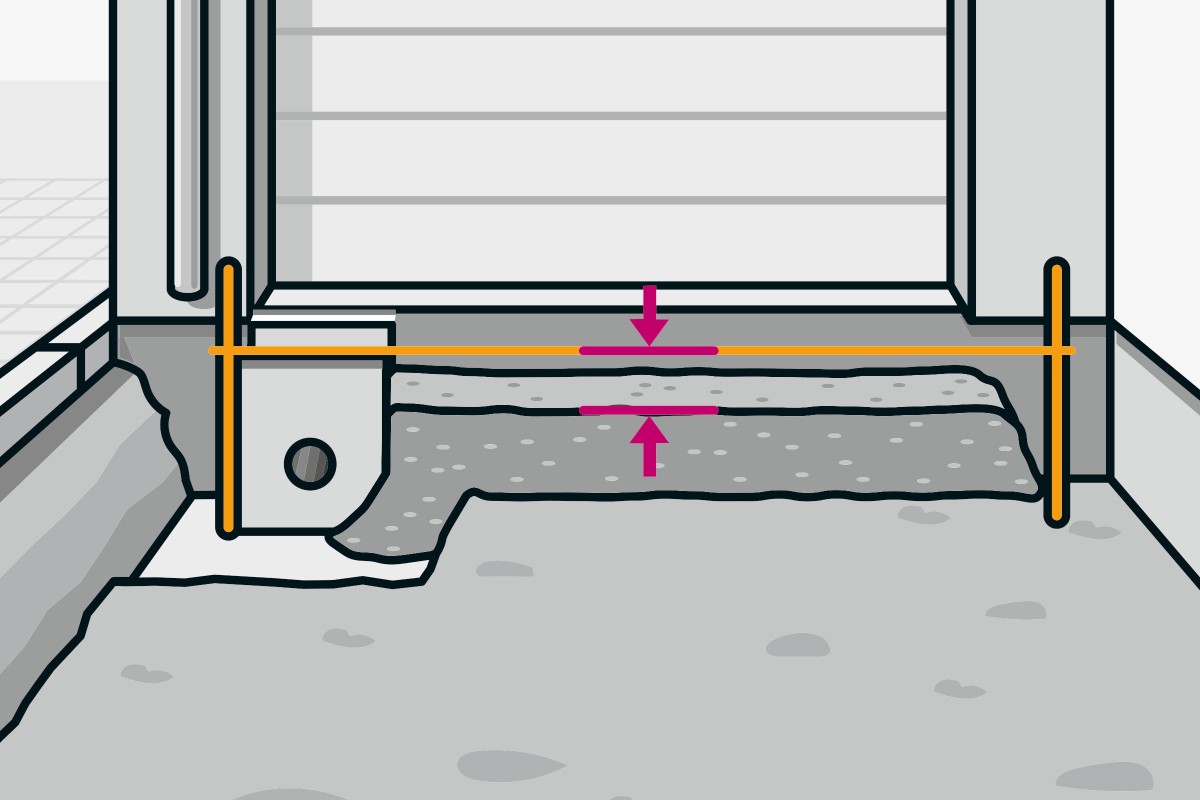

V mieste, kde bude žľab, musí byť betón vyliaty vyššie. Do vyhĺbeného priestoru nalejte toľko betónu, aby žľab vyčnieval 1 až 2 cm nad napnutú šnúru, pretože prvky žľabu sa tiež usadia do betónu o 1 až 2 cm. Výšku betónu skontrolujte na niekoľkých miestach - položte hladidlo na povrch betónu a pomocou skladacieho pravítka merajte smerom nahor.
07

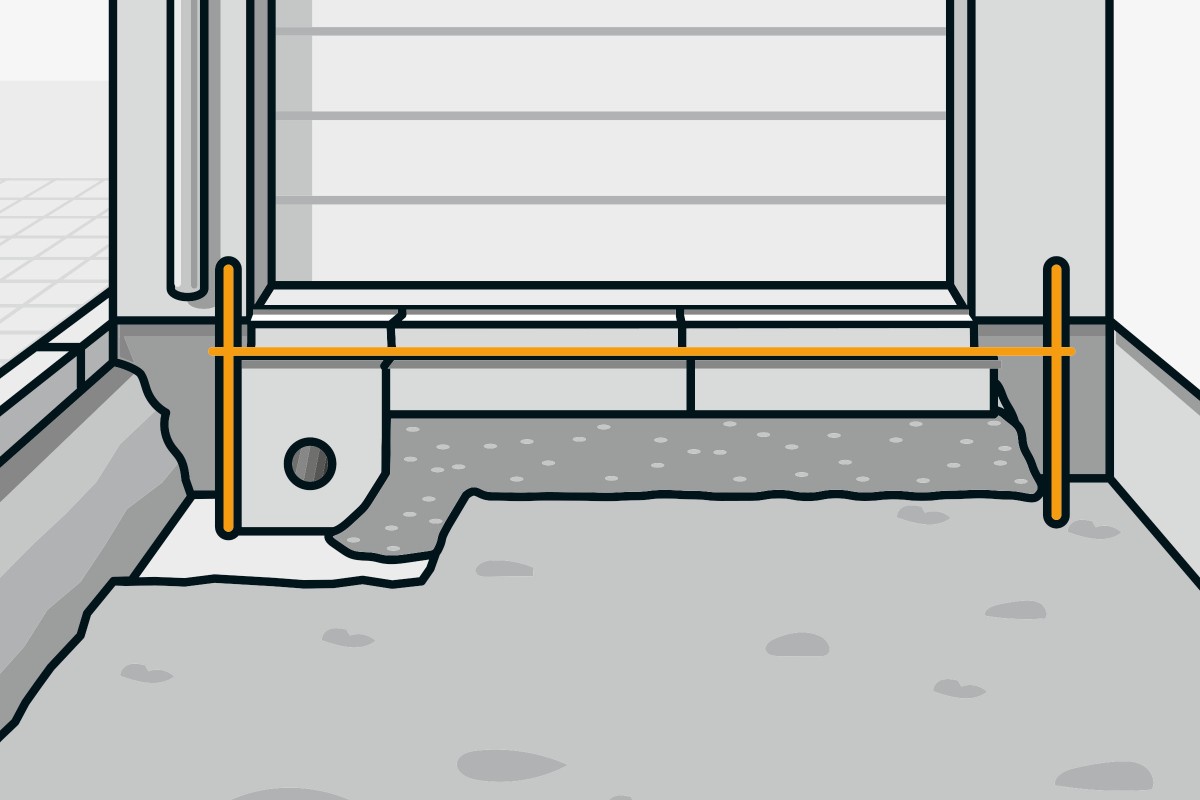

Máte hotovo? Potom zostavte diely žľabu v blízkosti žľabu. Opäť použite gumovú paličku, kým nebude všetko v jednej rovine. Na kontrolu všetkého použite vodováhu.
08

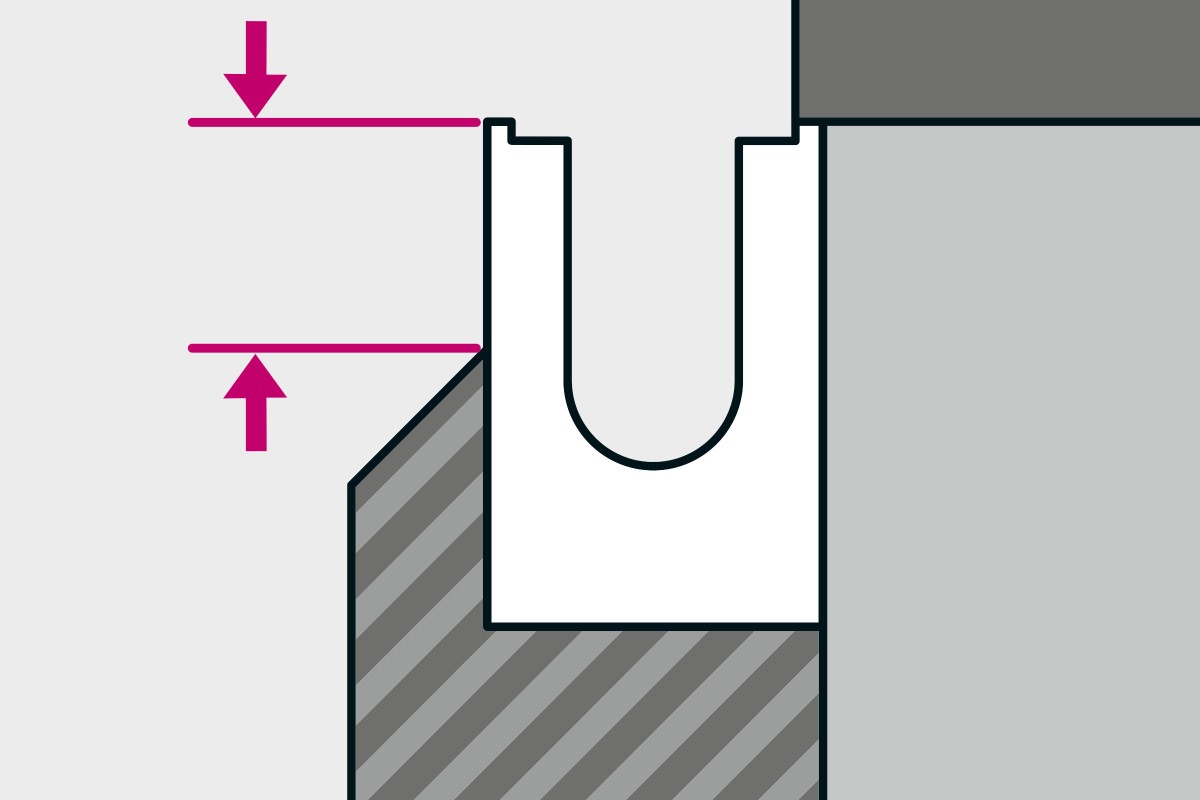

Časti žľabu musia byť dokonale usadené, pretože keď cez ne prechádza auto, nesmú sa pohnúť. Preto sa musí vpredu vytvoriť betónový klin. Na hornom okraji vytvarujte betón pod uhlom, aby voda mohla odtekať - nechajte dostatok miesta pre dlažobné kocky a dlažobné kocky: pre 8 cm vysoké dlažobné kocky s dlažobnými kockami potrebujete výšku 12 cm nad betónovým klinom. Na koniec žľabu umiestnite krycí rošt a nechajte betón stuhnúť.
09
Teraz musíme pripojiť odvodňovacie potrubia. Na to budete potrebovať rôzne KG potrubia a KG kolená. Odstráňte zátku a skúšobne pripojte koniec rúrky k odtoku - v prípade potreby použite kolená, kohútiky atď. Je veľmi dôležité, aby potrubie po inštalácii nebolo pod tlakom.
10

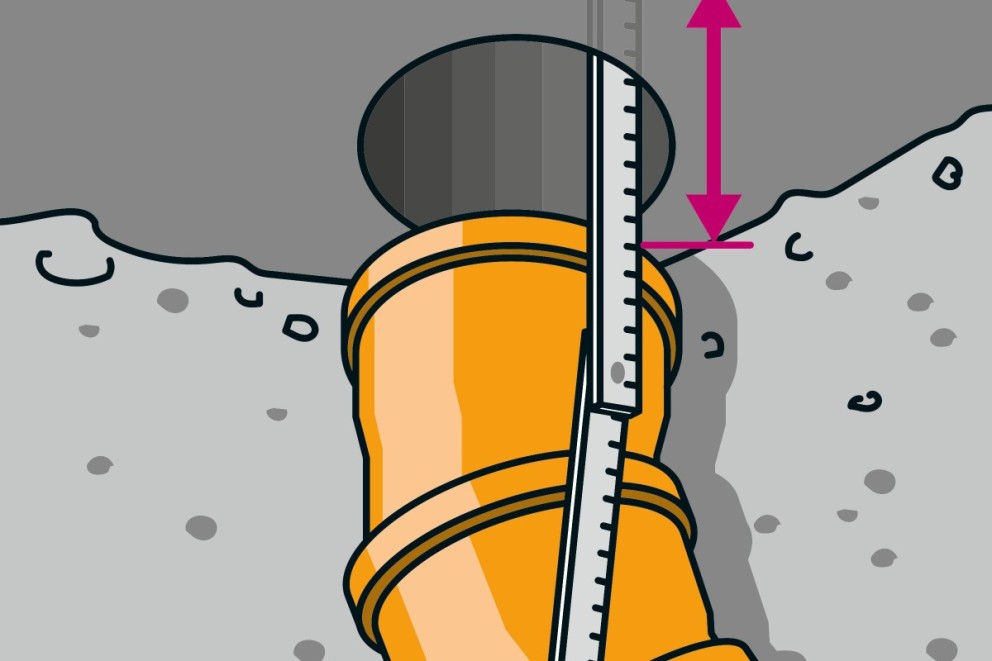

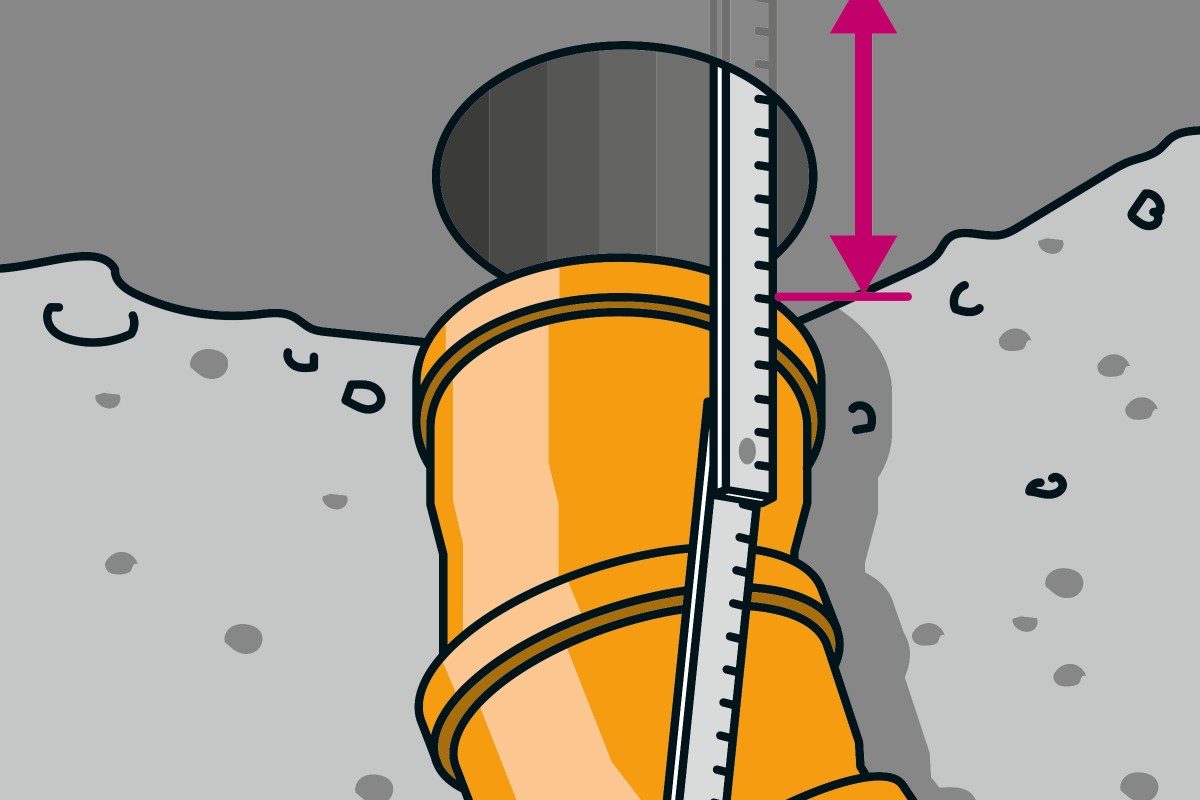

Posledná časť, ktorá bude odtekať do odvodňovacieho kanála, musí byť dostatočne dlhá, aby neskôr nezasahovala do koša na odpadky a aby sa posledná časť dala dostatočne zasunúť. Túto časť odrežte z rovnej rúrky a na každom konci rúrky vyrežte 45° skosenie, aby sa dala v ďalšom kroku ľahko zasunúť.
11

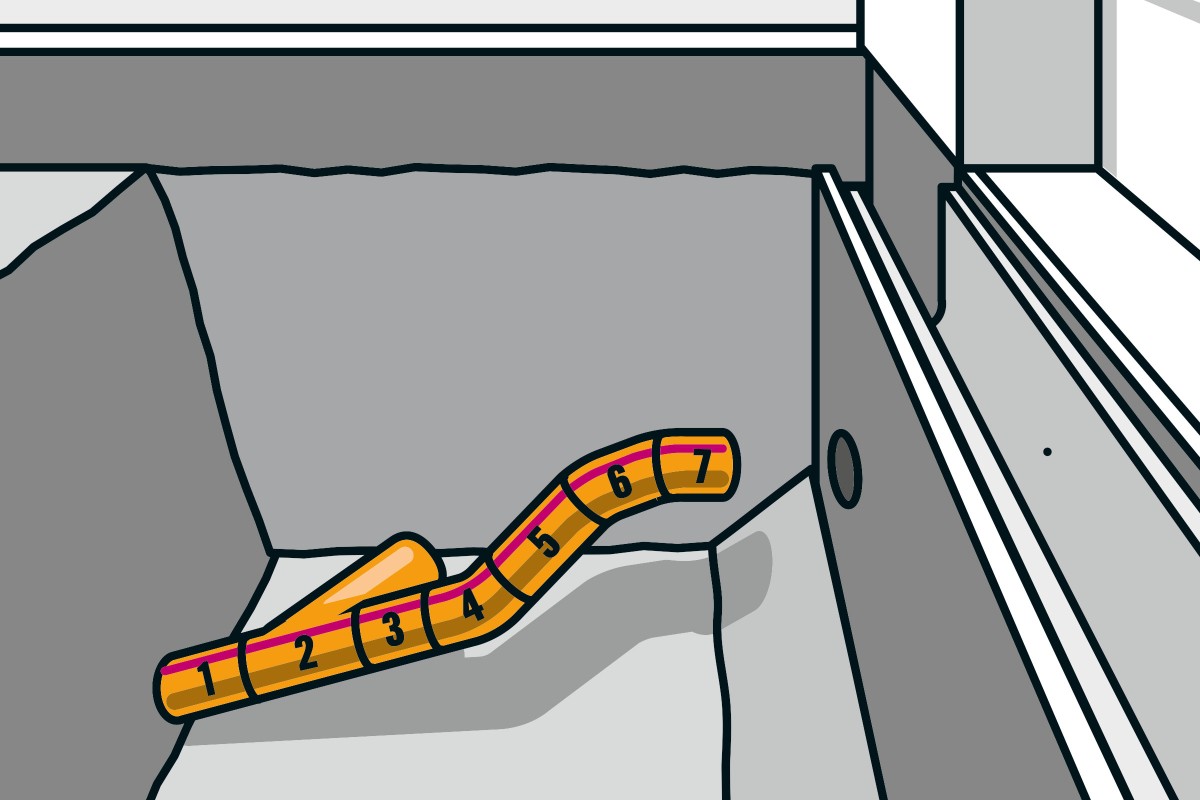

Pasuje všetko, ako má? Potom diely očíslujte, vložte tesniace krúžky a namažte ich tukom. Najskôr vložte posledný diel o niečo hlbšie do odtoku, ako je vyznačené. Potom pripojte zvyšné časti potrubia tak, ako idú za sebou. Ak chcete pripojiť poslednú časť, jednoducho ju opäť vytiahnite z odtokového otvoru. Toto je najlepší spôsob, ako vykonať spojenie.
12

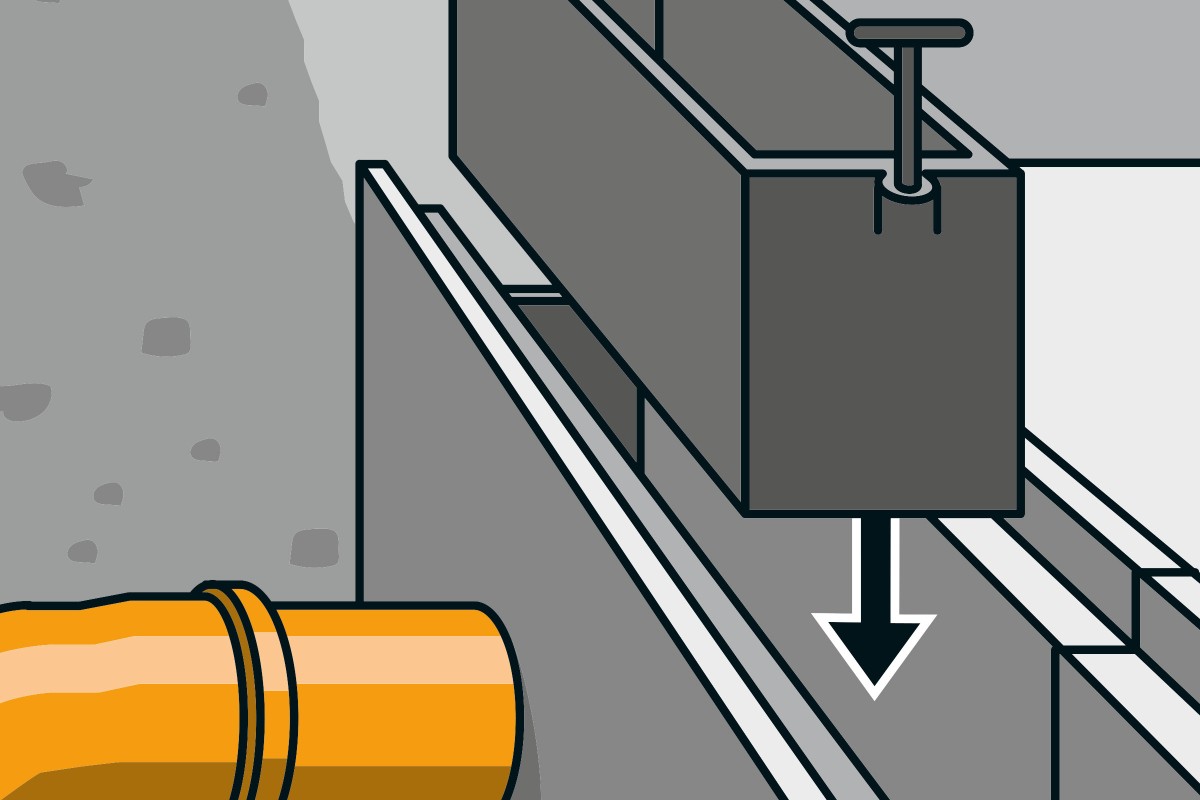

Vložte zachytávač nečistôt do odtoku a nasaďte bočný kryt.
13

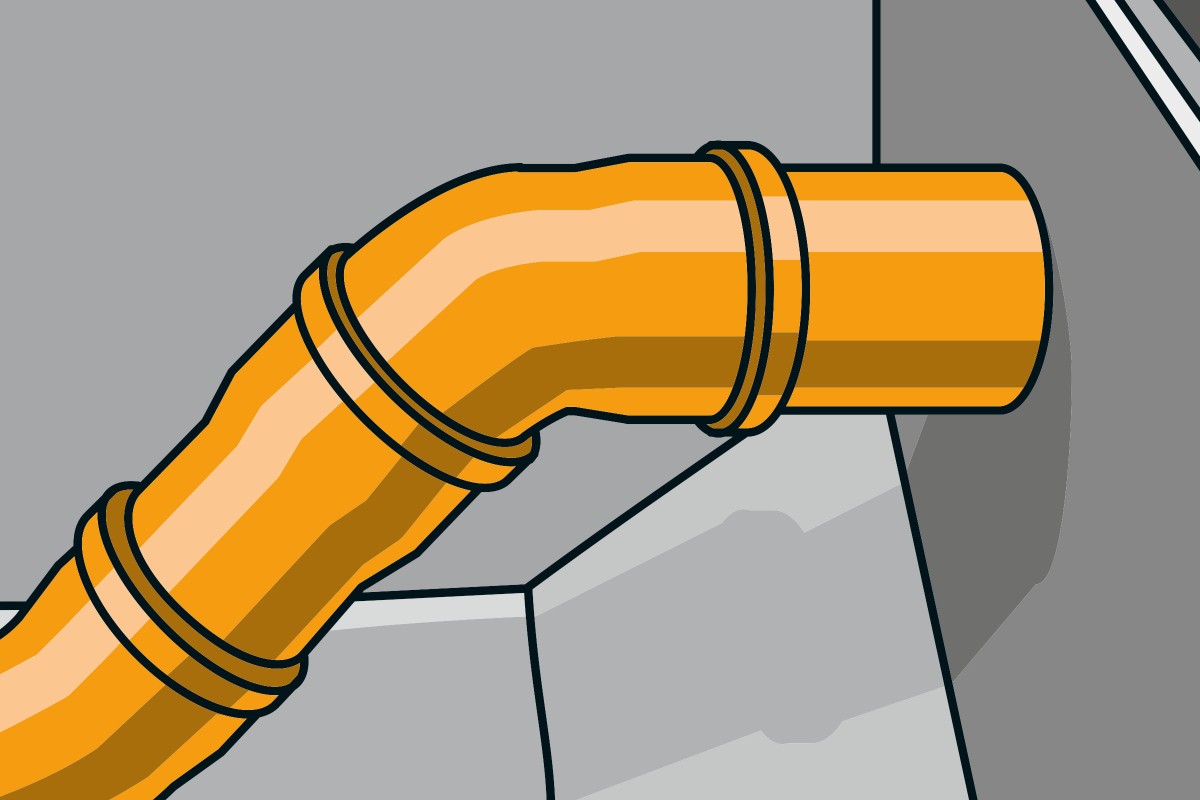

Vyskúšajte ohyby a úseky potrubia od odbočky k zvodovému potrubiu – opäť bez tesniacich krúžkov. Jednotlivé časti označte ako predtým a opäť ich rozmontujte. Vložte tesniace krúžky, namažte ich a nakoniec diely spojte.
14

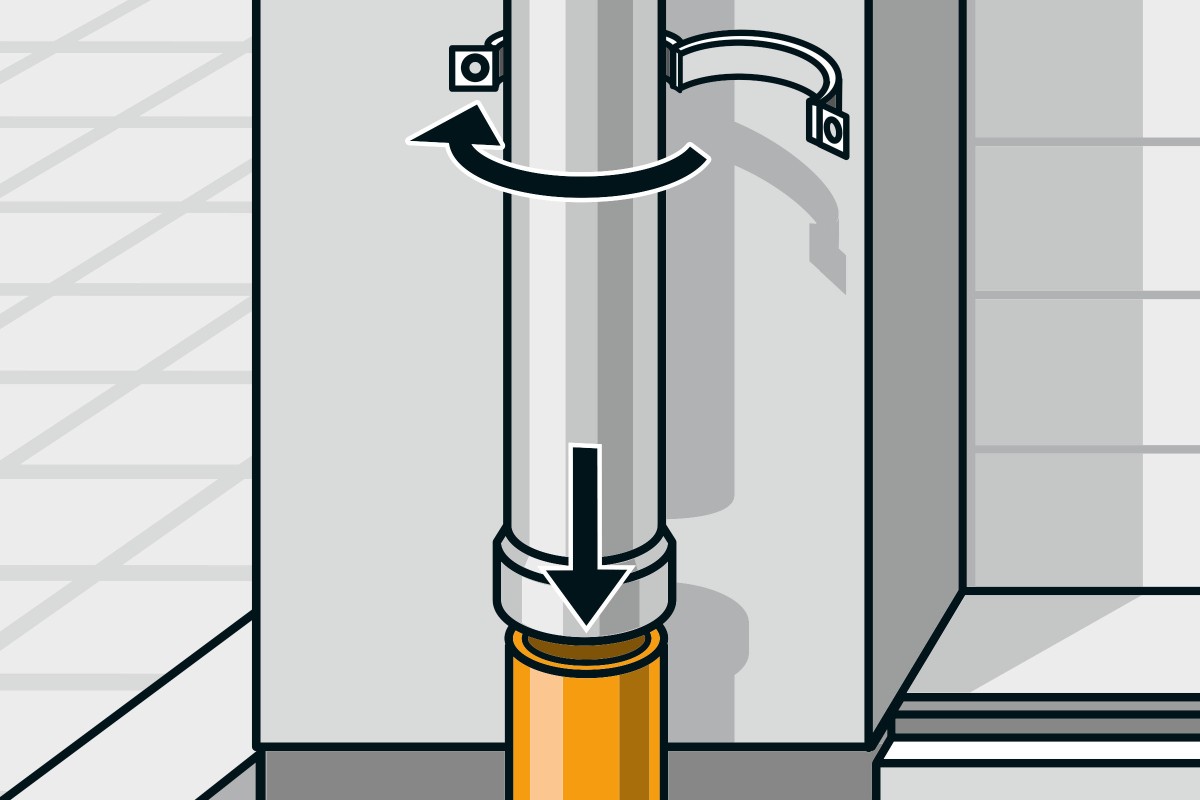

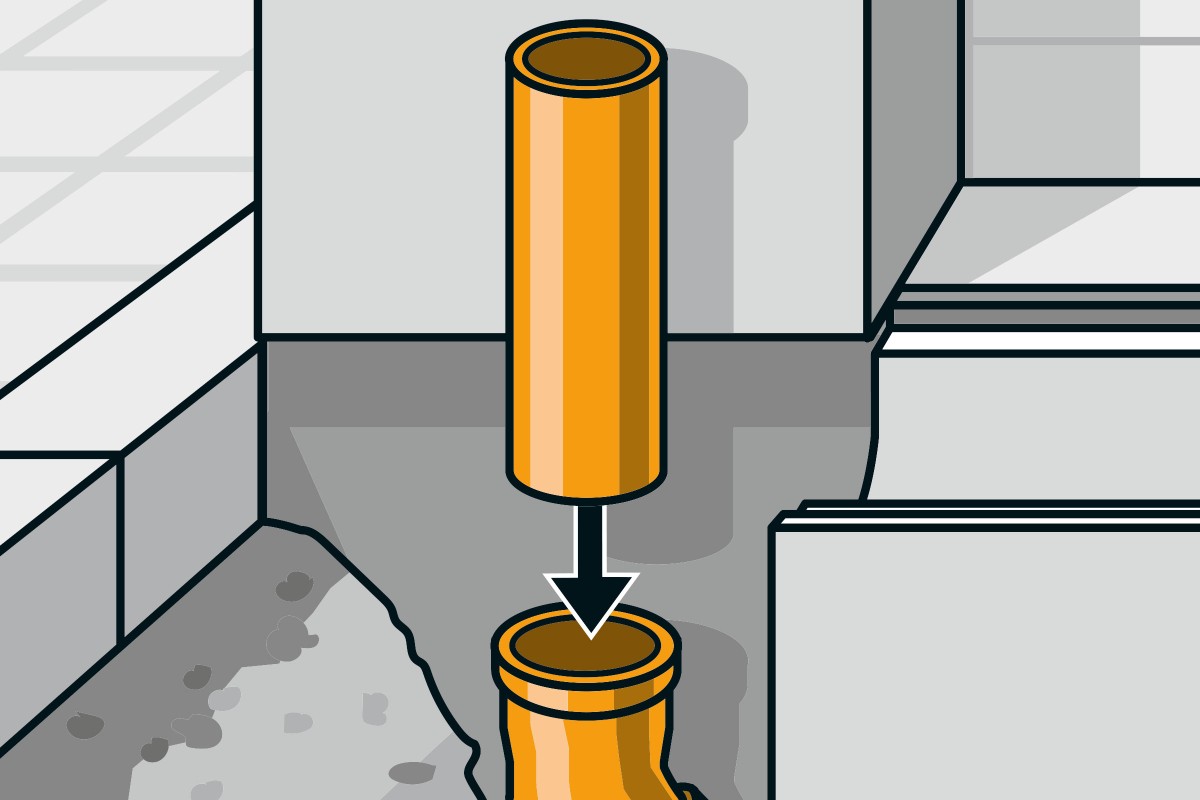

Vložte prechodový diel do odkvapového žľabu a zaistite všetko na pôvodnom mieste.
15

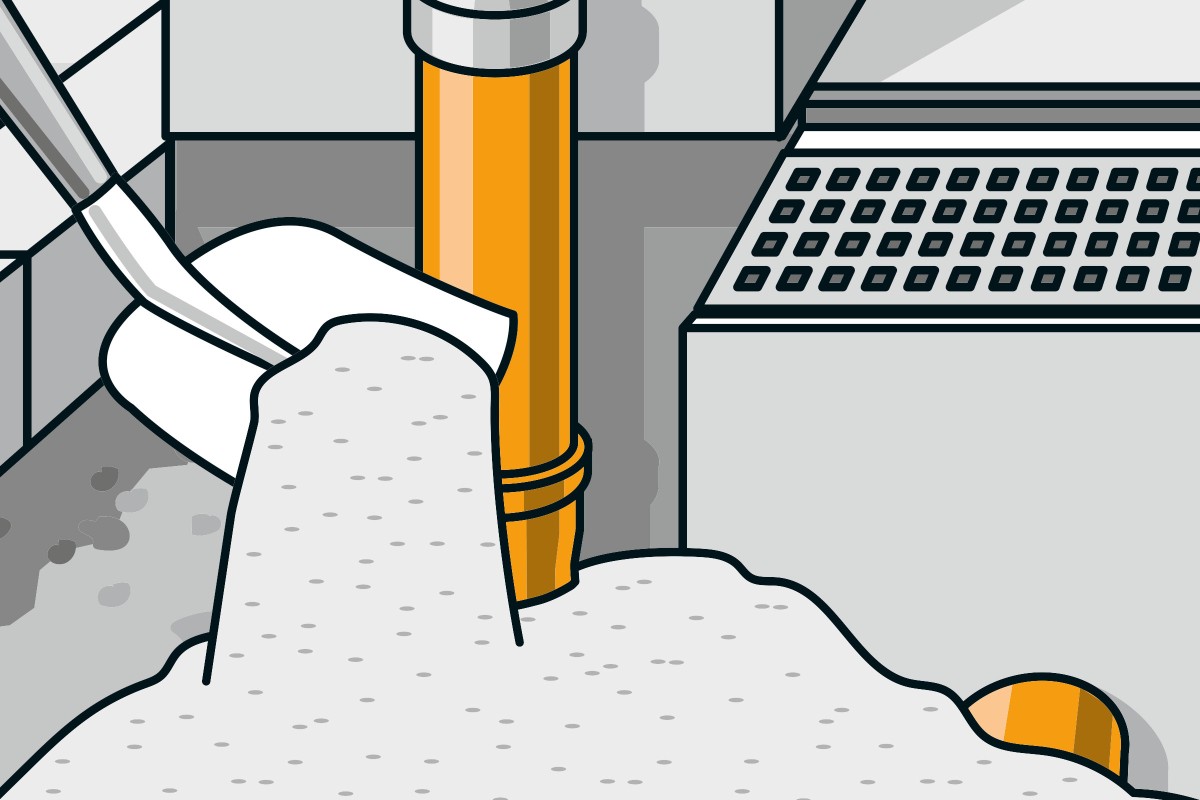

Nakoniec vyplňte priestor okolo drenážnych rúrok pieskom a nasaďte kryty.
