Potrebujete odvodňovací vpust pre novú budovu alebo rekonštruujete?

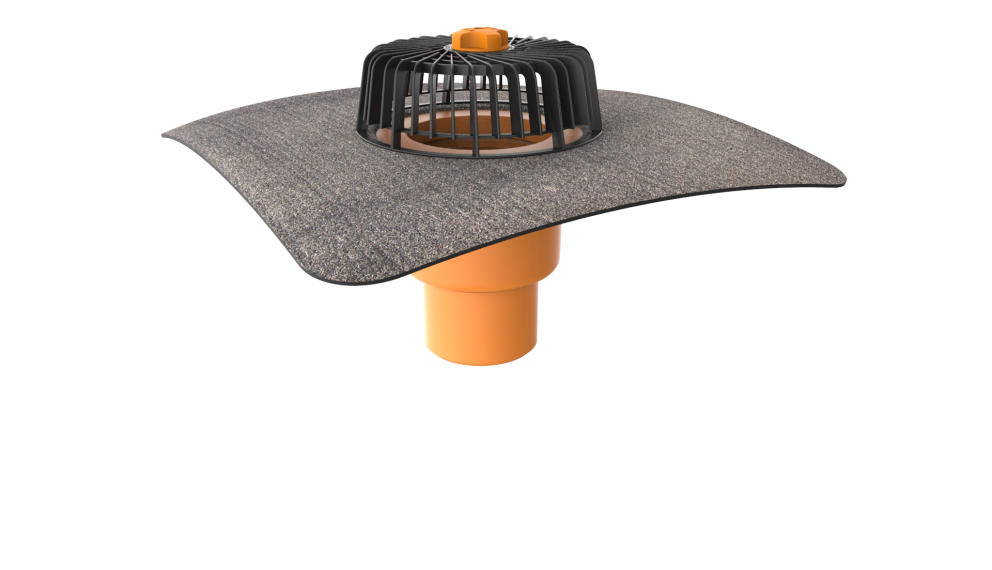

NOVOSTAVBY
Pri nových budovách si vyberte strešné alebo terasové vpusty v závislosti od odvodňovanej plochy.

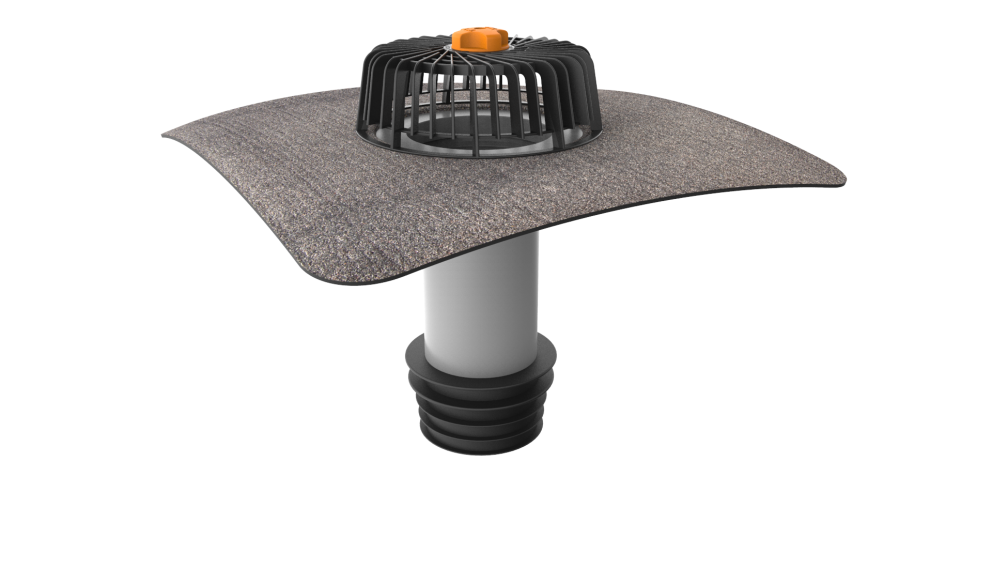

REKONŠTRUKCIE
V prípade rekonštrukcií si vyberte vpust v závislosti od pôvodného priemeru potrubia.
Ako bude odvodnenie strechy/terasy vedené do odtoku?
Platí len pre strešné a terasové vpusty

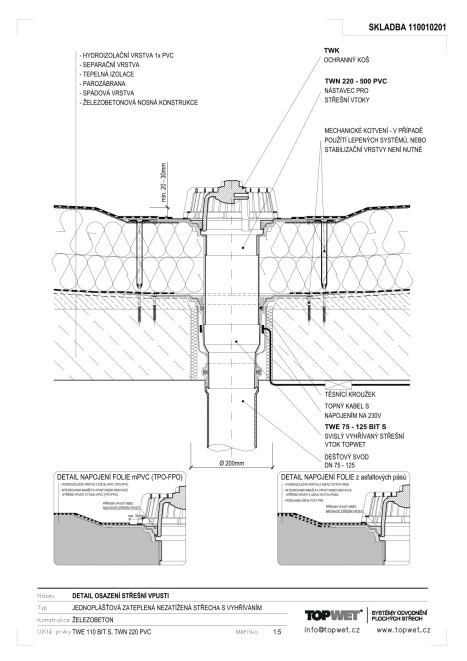

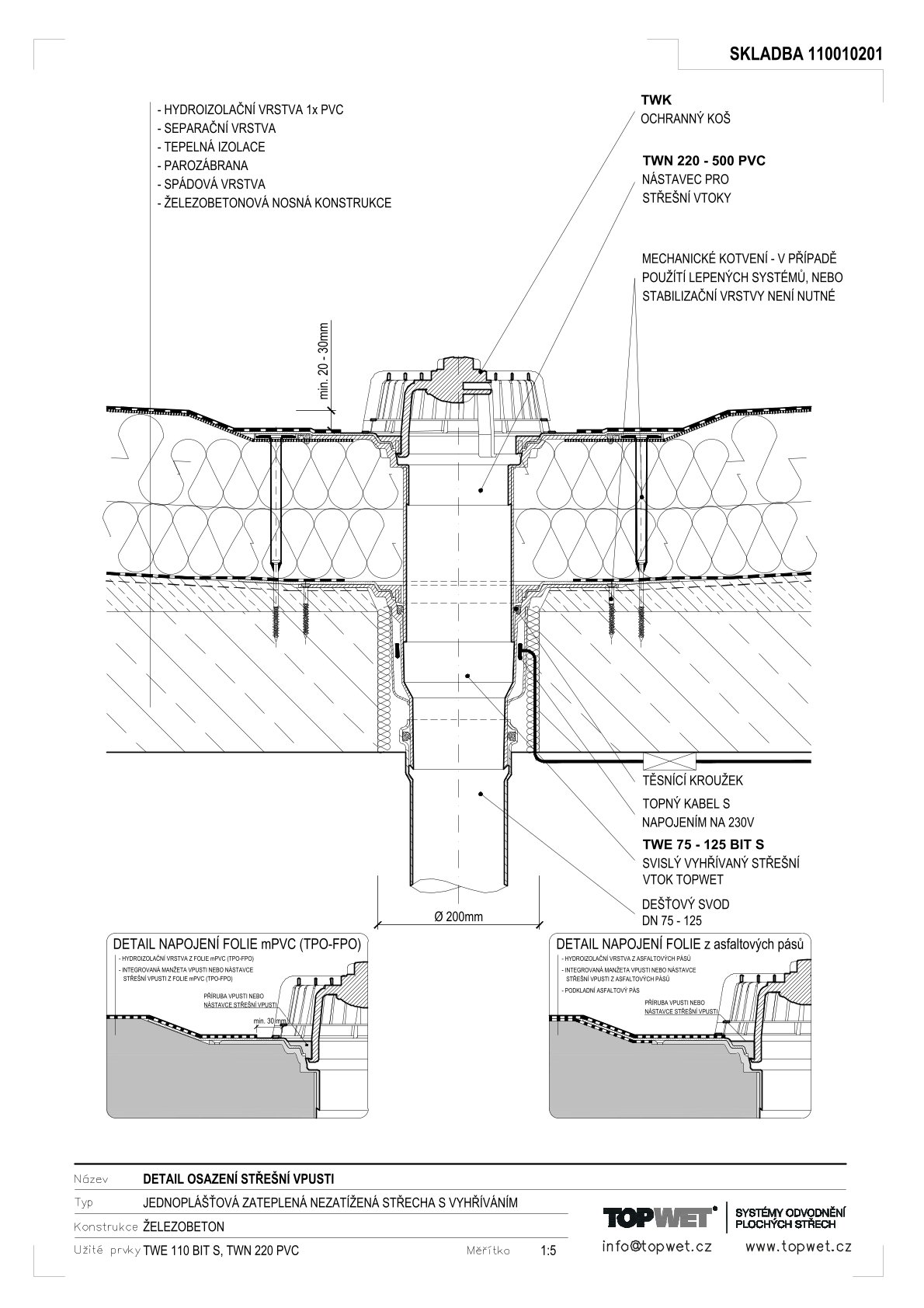

VERTIKÁLNE PRIPOJENIE
Vpust je umiestnený v osi odtoku dažďovej vody.

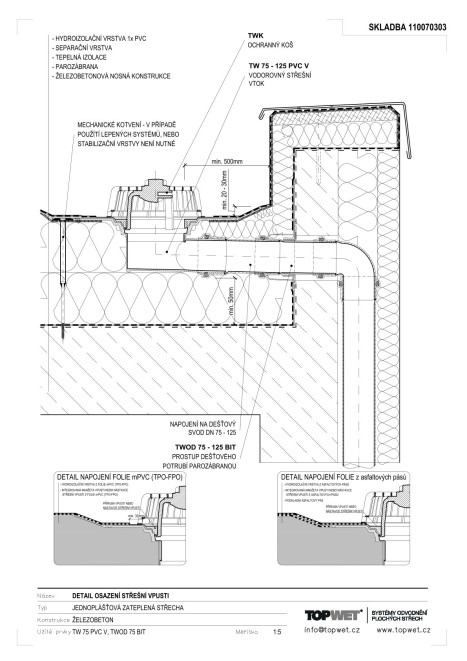

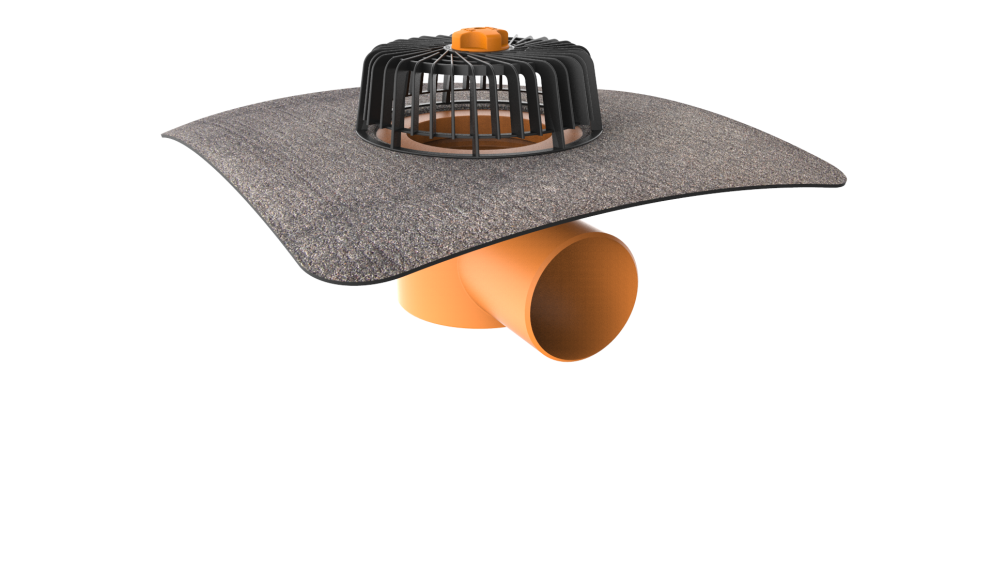

HORIZONTÁLNE PRIPOJENIE
Vpust nie je umiestnený v osi zvodového potrubia, napr. keď je zvodové potrubie vedené v tepelnej izolácii, cez podkrovie a vo fasáde.
Aký typ manžety zvoliť?

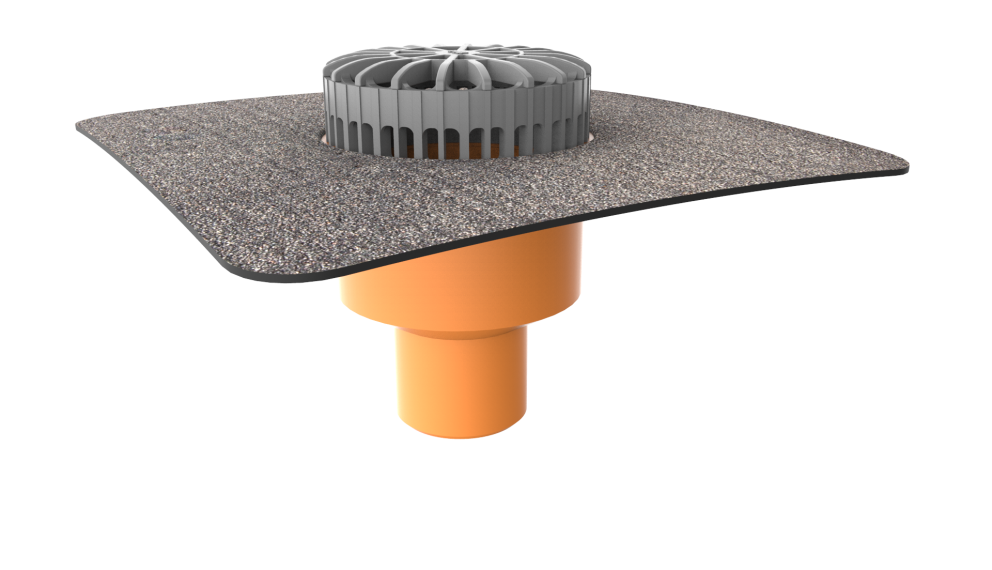

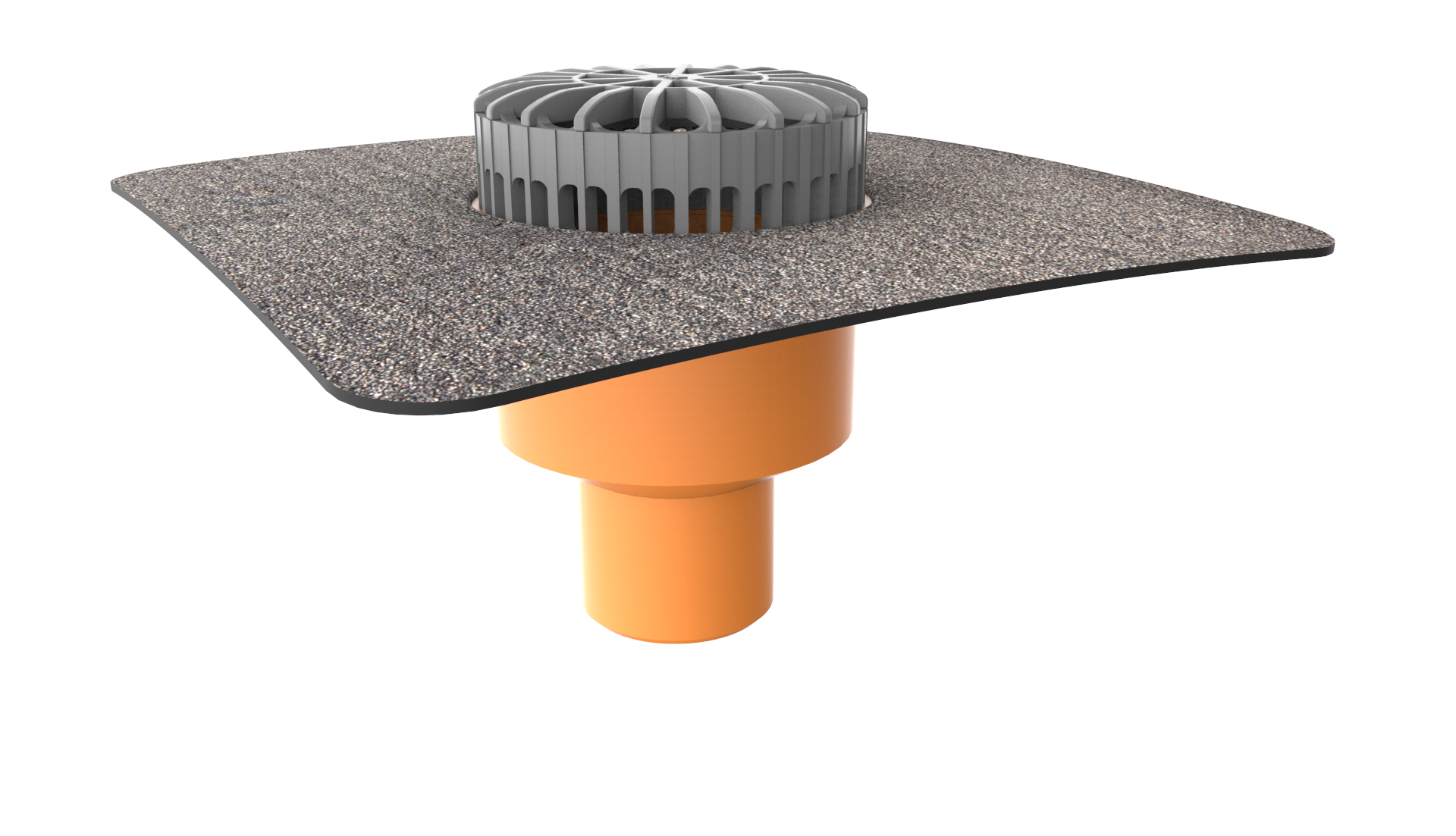

Manžeta BIT
Vyberte pri pripájaní manžety vpustu k hydroizolácii z asfaltového pásu.

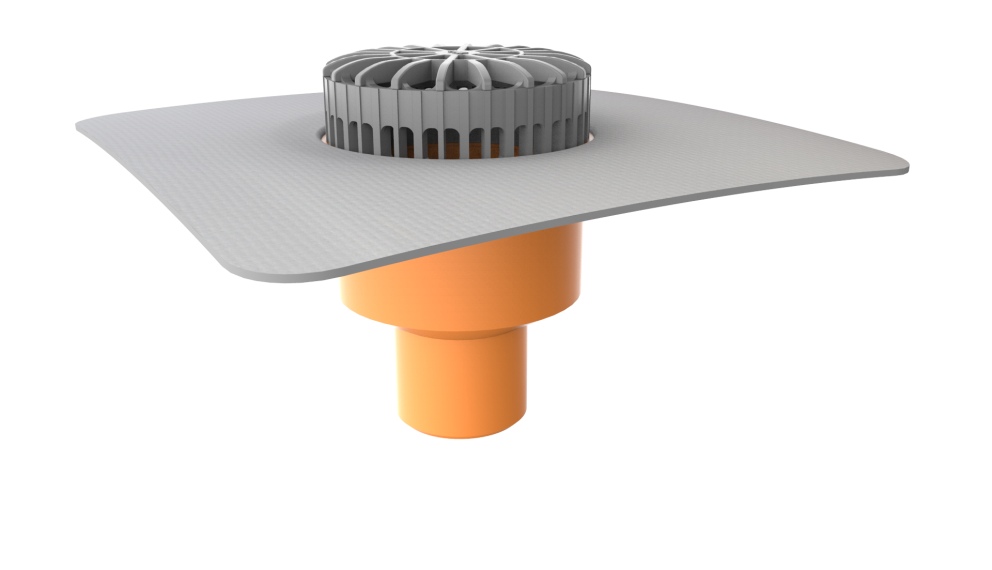

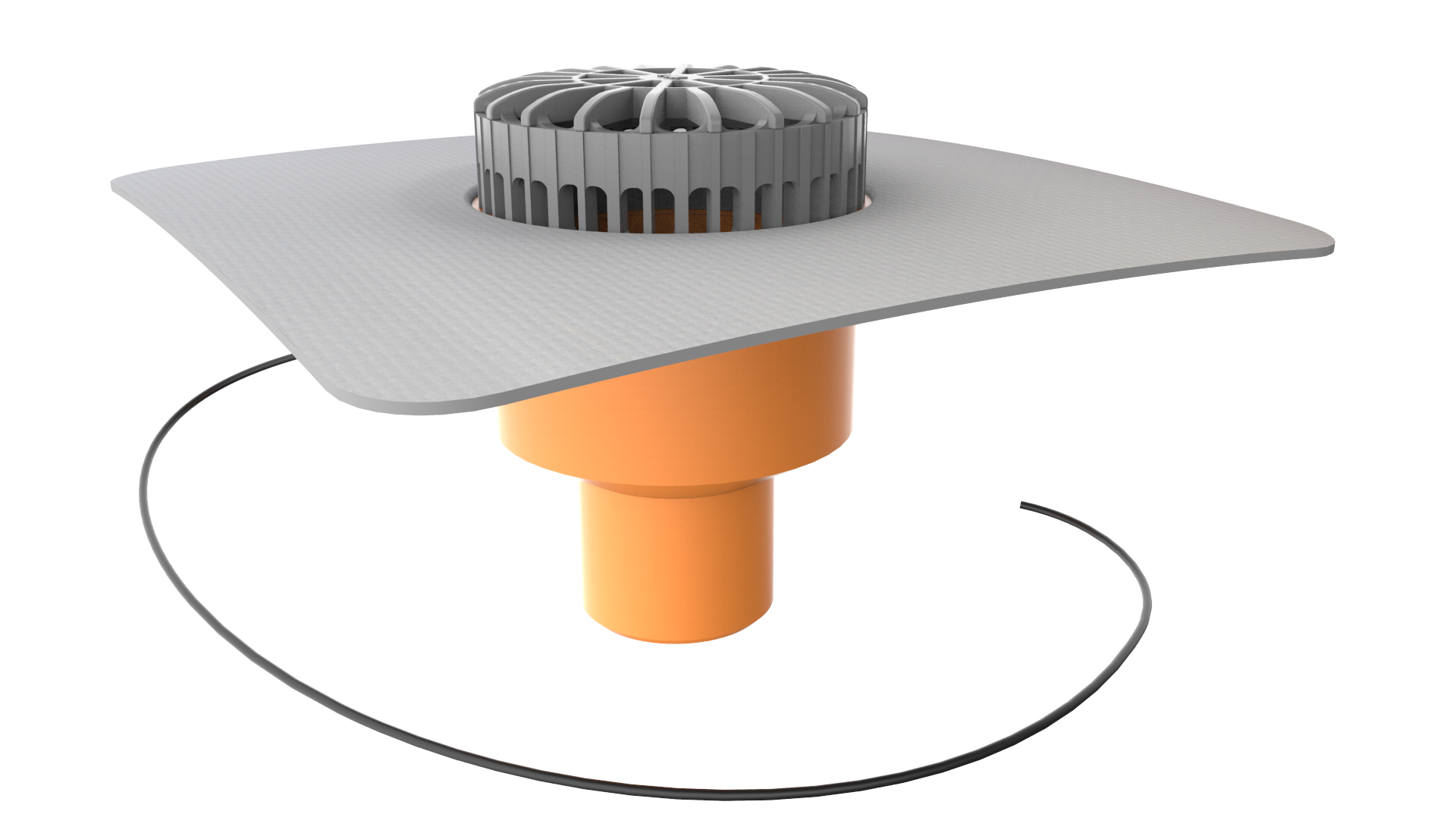

PVC manžeta
Zvoľte pri pripájaní manžety k PVC hydroizolácii.

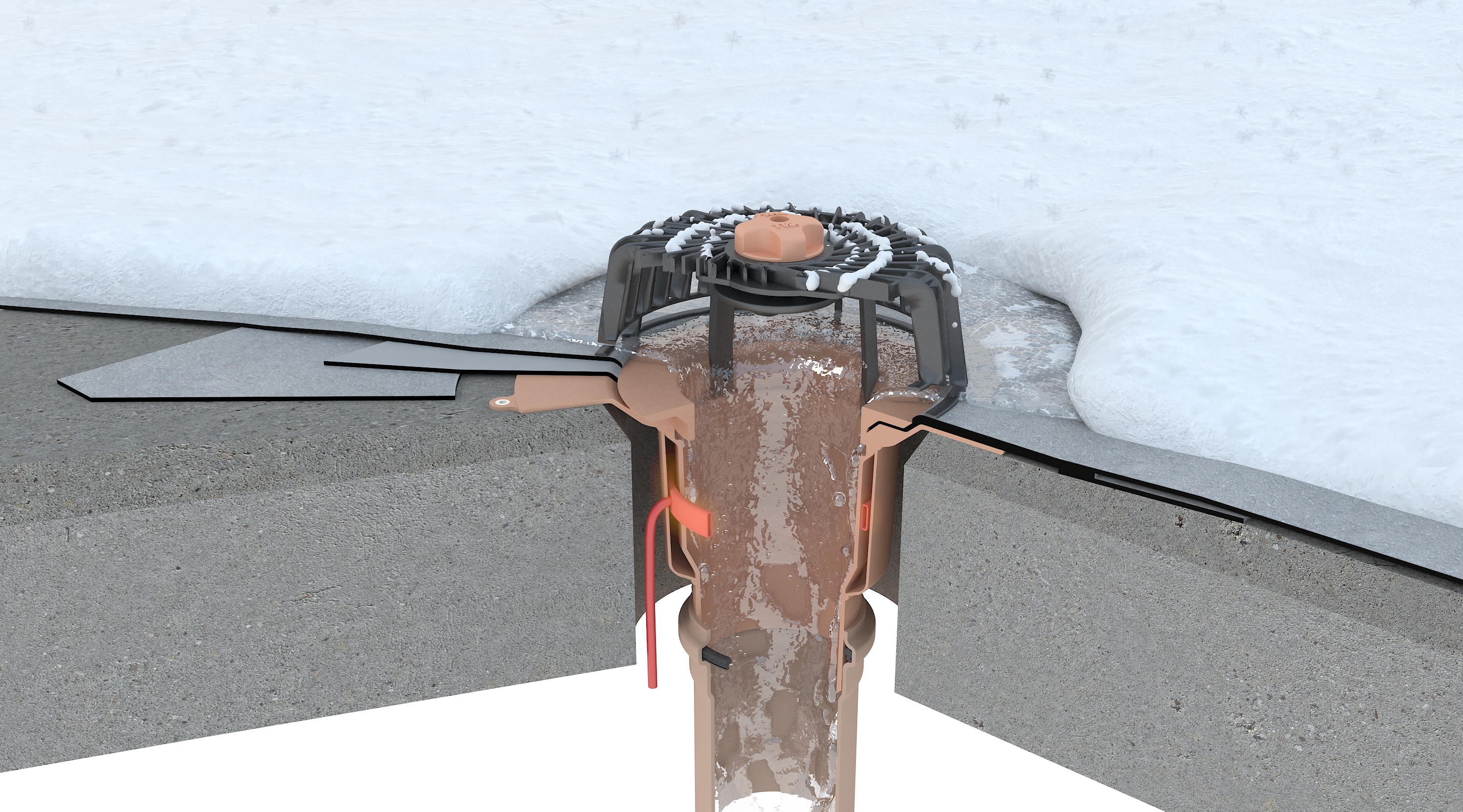

Potrebujete vyhrievaný alebo nevyhrievaný vpust?
Je tu niekoľko faktorov, ktoré treba zvážiť:
Umiestnenie budovy
- horské oblasti – s vykurovaním
- ostatné oblasti – podľa uváženia
Prevádzka a technológia v oblastiach pod prívodom
- interiér, vykurovaný – podľa uváženia
- exteriér, nevykurovaný – s vykurovaním
Pripojenie odtoku
- do oddelenej kanalizácie – s vykurovaním
- do jednotnej kanalizácie – podľa uváženia
Vo všeobecnosti odporúčame vždy používať vyhrievané prvky.
Aký priemer si mám vybrať?
Strešné a terasové vpusty
Výpočet podľa ČSN 75 6760 alebo orientačne podľa tabuliek 1 a 2.
Strešné vpusty
Názov výrobku TOPWET | Typ odvodnenia | Rozmer (DN) | Odporúčaný návrhový prietok )* | Prepočet odporúčanej projektovanej kapacity na plochu strechy )** |
---|---|---|---|---|
TW(E) 75 S | vertikálne | DN 70 | 5.1 l/s (35 mm) | 170 m2 |
TW(E) 110 S | vertikálne | DN 100 | 8.5 l/s (45 mm) | 283 m2 |
TW(E) 125 S | vertikálne | DN 125 | 11.2 l/s (55 mm) | 373 m2 |
TW(E) 160 S XL | vertikálne | DN 150 | 12.2 l/s (55 mm) | 406 m2 |
TW(E) 75 V | horizontálne | DN 70 | 4.0 l/s (35 mm) | 133 m2 |
TW(E) 110 V | horizontálne | DN 100 | 7.5 l/s (45 mm) | 250 m2 |
TW(E) 125 V | horizontálne | DN 125 | 9.1 l/s (55 mm) | 303 m2 |
Terasové žľaby TWT
Názov výrobku TOPWET | Typ odvodnenia | Rozmer (DN) | Odporúčaný návrhový prietok )* | Prepočet odporúčanej projektovanej kapacity na plochu strechy )** |
---|---|---|---|---|
TW(E) 75 S | vertikálne | DN 70 | 3.9 l/s (35 mm) | 130 m2 |
TW(E) 110 S | vertikálne | DN 100 | 7.0 l/s (45 mm) | 233 m2 |
TW(E) 125 S | vertikálne | DN 125 | 10.0 l/s (55 mm) | 333 m2 |
TW(E) 160 S XL | vertikálne | DN 150 | 1.8 l/s (35 mm) | 60 m2 |
TW(E) 75 V | horizontálne | DN 70 | 3.8 l/s (35 mm) | 126 m2 |
TW(E) 110 V | horizontálne | DN 100 | 4.2 l/s (45 mm) | 140 m2 |
TW(E) 125 V | horizontálne | DN 125 | 7.7 l/s (55 mm) | 256 m2 |
Sanačné vpusty
Podľa priemeru existujúceho potrubia sa vyberú primerané rozmery podľa tabuľky 3.
Napríklad, ak je priemer existujúceho potrubia 110 mm, vyberie sa vpust DN104 na pripojenie na potrubie s priemerom 109 až 116 mm.
Typ | Na pripojenie k potrubiam s priemerom |
---|---|
TW SAN 50 BIT | 54-72 mm |
TW SAN 63 BIT | 67-82 mm |
TW SAN 75 BIT | 79-102 mm |
TW SAN 90 BIT | 99-106 mm |
TW SAN 104 BIT | 109-116 mm |
TW SAN 110 BIT | 116-129 mm |
TW SAN 125 BIT | 144-154 mm |
TW SAN 140 BIT | 154-186 mm |
TW SAN 160 XL BIT | 186-200 mm |
