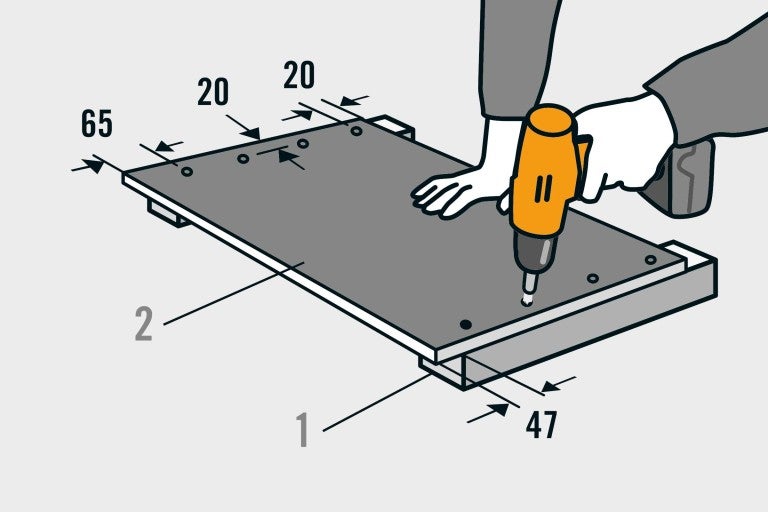

Najprv zostavte dva bočné panely. Vyvŕtajte do oboch panelov (2) na každej úzkej strane 4 otvory pre skrutky s Ø 4 mm a so vzdialenosťou od okraja krátkych strán 20 mm; vzdialenosti od okraja dlhých strán sú 65 mm na jednej strane a 25 mm na druhej strane. Prvú dosku (2) položte na rovnú vonkajšiu stranu a s posunom 47 mm na rovnú stranu prvých dvoch hranolov (1). Priskrutkujte panel k hranolom pomocou skrutiek so zápustnou hlavou 4,0x30 mm. To isté urobte s druhým panelom (2) a zvyšnými dvoma hranolmi (1).
Návod
Ako vyrobiť garáž pre robotickú kosačku
Aby bola vaša robotická kosačka chránená pred poveternostnými vplyvmi a mohla čakať na ďalšiu úlohu, postavte jej garáž pre robotickú kosačku. Ukážeme vám krok za krokom, ako na to.
1
1-2
Robotické kosačkyK sortimentu
Materiál
Stavebné drevo
Záhradné hadice
Jazierkové fólie
Lamino dosky
Prípojky, spojky a záhradné ventily
Univerzálne vruty
Montážne lepidlá
Pripojenie spotrebičov na odpad
Spony do sponkovačiek
Náradie
Náradie
Frézy, rašple, záhlbníky
Náradie pre obkladačov
Bity, držiaky
Kapovacie píly, pokosové píly
Nože
Vrtáky
Kotúčové píly
Japonská píla Ryoba Heckenrose 250 mm
Príprava
- Garáž pre robotickú kosačku má robustný kryt z hranolov a dosiek. Na hornej strane sú namontované kosoštvorcové pásy ako obklad. Strecha garáže je vyložená fóliou z jazierka a stáva sa zároveň kvetináčom na rastliny. Odvodnenie zabraňuje zamokreniu koreňov rastlín.
- Panely sa najľahšie režú ručnou kotúčovou pílou s vodiacou lištou. Drevo a kosoštvorcové pásy sa narežú na správnu dĺžku priečnou pílou. Predvŕtajte a zahĺbte skrutkové spoje, aby hlavy skrutiek neskôr nevyčnievali.
- Pred montážou natrite narezané hranoly prípravkom na ochranu proti poveternostným vplyvom a UV žiareniu.
Zmestí sa vaša robotická kosačka do tejto garáže?
Konštrukcia tejto garáže pre robotické kosačky musí zodpovedať typu a veľkosti vašej robotickej kosačky. Garáž v tejto podobe nie je vhodná pre robotické kosačky, ktoré parkujú do strán.
Mali by ste tiež skontrolovať rozmery uvedené v tomto návode na montáž, aby sa robotická kosačka a jej nabíjacia stanica pohodlne zmestili do garáže pre robotickú kosačku.
Pri pokladaní ohraničujúceho drôtu dbajte na to, aby sa robotická kosačka pri parkovaní nedotýkala garáže.

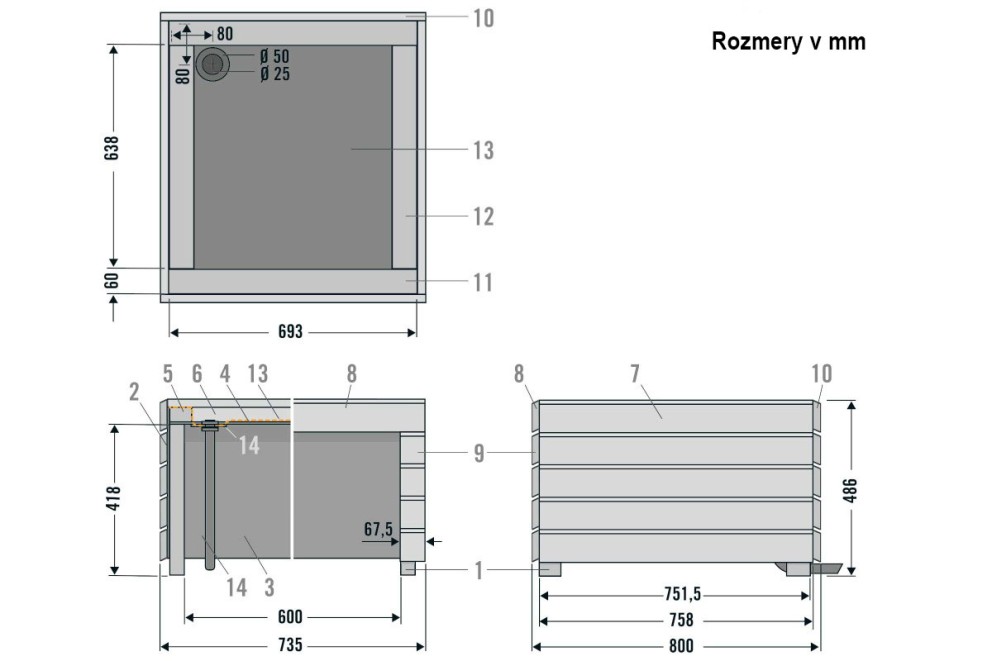

| Počet kusov | Materiál |
|---|---|
| 4 | Drevené hranoly 40x60x418 mm |
| 2 | Preglejková doska 8x751,5x418 mm |
| 1 | Preglejková doska 8x722x418 mm |
| 1 | Preglejková doska 8x751,5x680 mm |
| 2 | Drevené hranoly 40x60x751,5 mm |
| 2 | Drevené hranoly 40x60x560 mm |
| 10 | Doska 21x68x758 mm |
| 1 | Doska 21x68x735 mm |
| 8 | Doska 21x68x67, 5 mm |
| 6 | Doska 21x68x735 mm |
| 2 | Doska 21x60x693 mm |
| 2 | Doska 21x60x638 mm |
| 1 | Jazierková fólia 0,5x1000x1000 mm (*dokončovací rez pri montáži) |
| 1 | Preglejka 8x100x100 mm |
Ako postaviť garáž pre robotickú kosačku
Stavba bočných stien garáže pre robotické kosačky
01
Vyvŕtajte vypúšťací otvor a namontujte strechu
02
Odtok vody bude neskôr namontovaný na paneli (4). Do panela vyvŕtajte odtokový otvor Ø 50 mm vo vzdialenosti 80 mm od každého z dvoch vonkajších okrajov. Potom predvŕtajte otvory pre skrutky Ø 4 mm vo vzdialenosti 20 mm od každého z vonkajších okrajov.

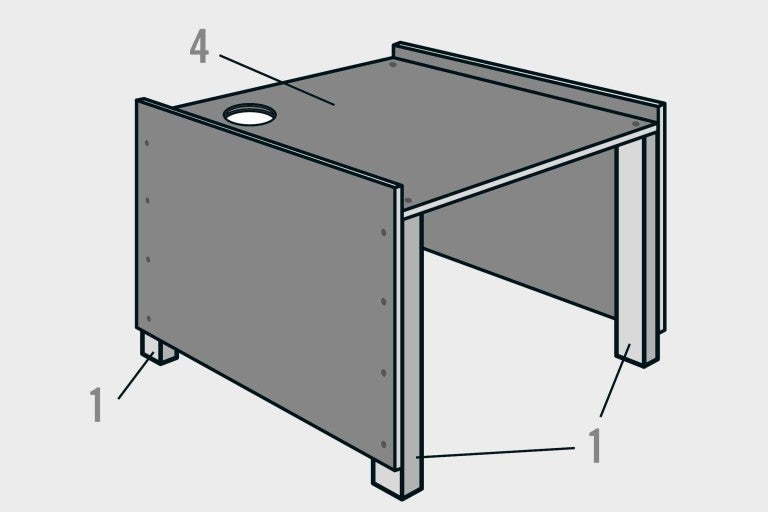

Hotové bočné steny postavte s pomocníkom. Vyrovnajte dosku (4) do jednej roviny s hranenými trámami (1) po celom obvode. Priskrutkujte dosku k hranolom pomocou skrutiek so zápustnou hlavou 4,0x30 mm.
Montáž zadnej steny garáže pre robotické kosačky
03

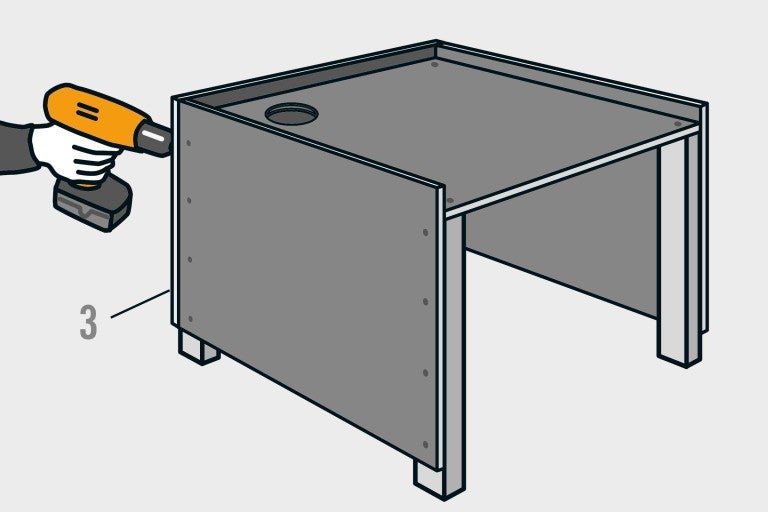

Teraz namontujte zadnú stenu skrine (3). Vyvŕtajte štyri otvory pre skrutky vpravo a vľavo s priemerom 4 mm a vzdialenosti 26 mm od vonkajšieho okraja. Priskrutkujte zadnú stenu k hranolom (1) zozadu pomocou skrutiek so zápustnou hlavou 4,0x30 mm.
Lepenie hranolov a rezanie
04

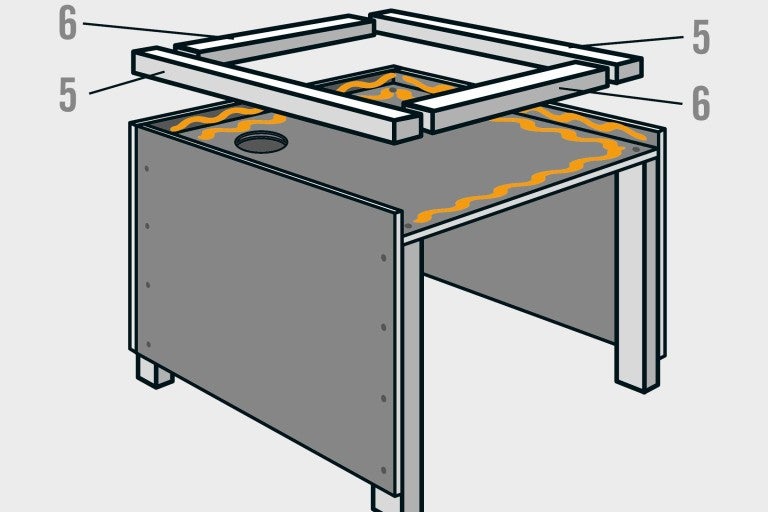

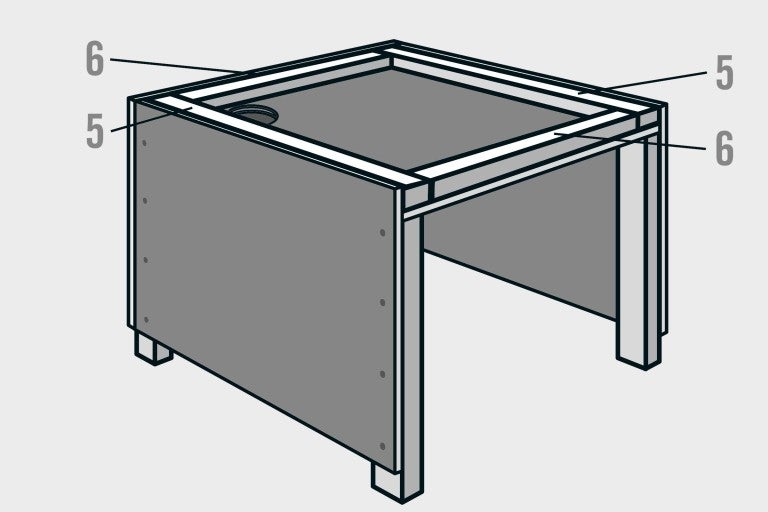

Prilepte drevený rám (5) a (6) k doske (4) a bočným stenám (2) - použite montážne lepidlo odolné proti vode a UV žiareniu na vonkajšie použitie. Postupujte podľa pokynov pre aplikáciu a dobu vytvrdzovania uvedených v dátovom liste lepidla.
Nechajte lepidlo vytvrdnúť. Medzitým je možné narezať latky na zakrytie bočných stien (nie sú zobrazené). Lišty (7) oboch bočných stien sú rovnako dlhé. Lišty (8) a (9) na prednej strane a lišty (10) na zadnej strane kryjú lišty bočných stien.
Alternatívne je možné laty skosiť, t.j. zrezať pod uhlom 45° a spojiť ich k sebe. Pri tejto technike spájania sa dĺžky jednotlivých lát prispôsobujú typu montáže: Šírka vonkajšej steny = dĺžka kratšej strany laty.
05

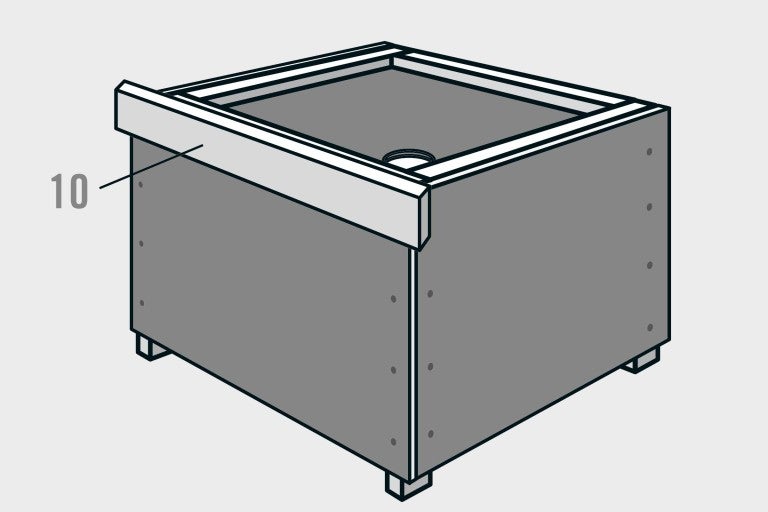

Sú všetky diely (7-10) narezané na požadovanú veľkosť? Potom prilepte prvý pásik (10) na zadnú stenu, počnúc hornou časťou - pásik vyčnieva 21 mm na oboch stranách a hore. Horný presah je nutný, pretože zaň budú neskôr vložené laty tejto hrúbky. Lepidlo nechajte najmenej dve hodiny tvrdnúť, potom sa dosiahne počiatočná pevnosť.
06
Lišty sa vždy montujú s jednou roztečou líšt. Na zostavenie piatich pásov potrebujete štyri dištančné podložky. Z MDF dosky s hrúbkou 9 mm vyrežte dištančné podložky s rozmermi 690x40 mm.
07

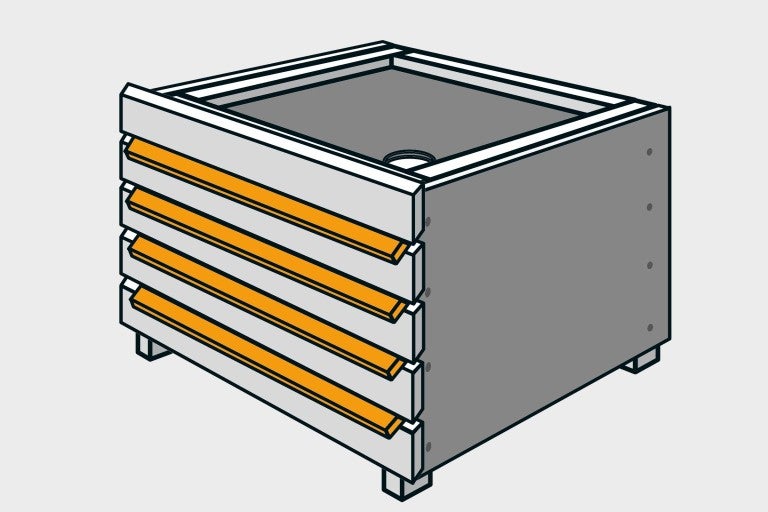

Teraz prilepte zvyšné štyri dosky (10) na zadnú stenu - medzi nimi je jeden dištančný prvok. Týmto spôsobom získate rovný povrch bez väčšej námahy. Lepidlo nechajte vytvrdnúť, kým nedosiahne počiatočnú pevnosť a prúžky sa už nebudú môcť pohybovať. Až potom vyberte dištančné podložky.
Zakrytie bočných stien garáže
08

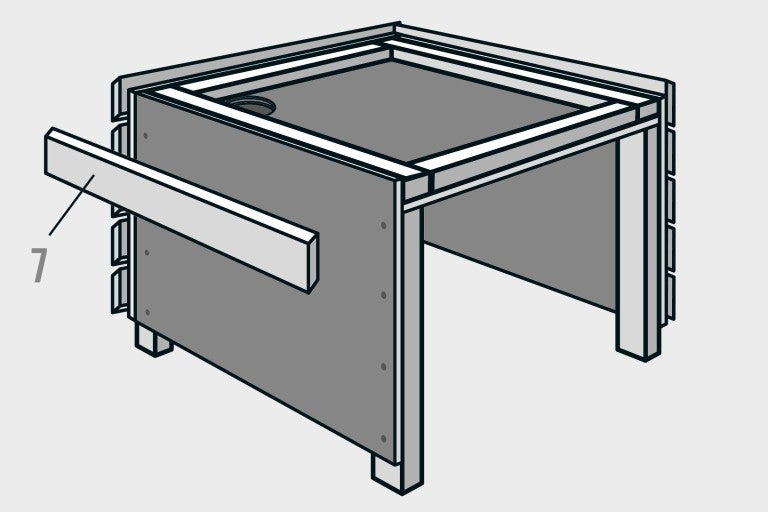

Obe bočné steny zakryte doskami (7) podľa rovnakého princípu: s presahom 21 mm hore, vpredu v jednej rovine s čelom skrine a na tupo s lištami zadnej steny (10).
09

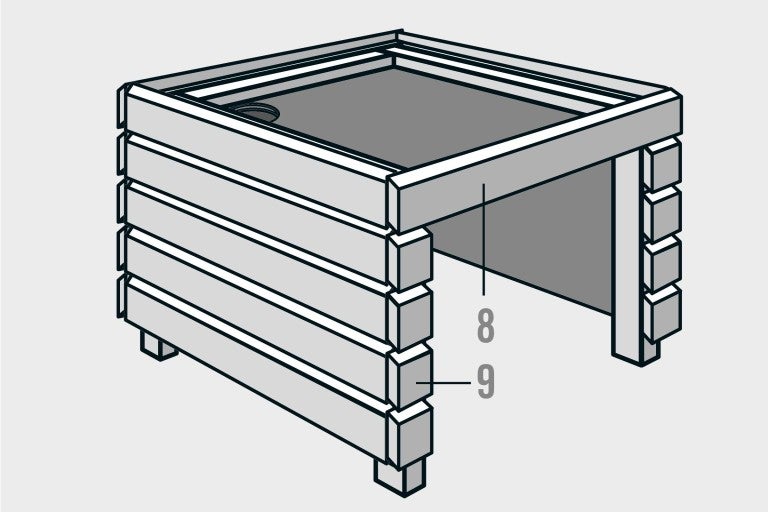

Vpredu namontujte hornú dosku (8) - zakrýva bočné lišty (7) na oboch stranách a hore s nimi lícuje. Po pevnom nalepení tohto pásu sú oba pásy vedľa vjazdu do garáže zakryté. Krátke drevené dosky (9) prilepte v radoch pomocou dištančných prvkov, z vonkajšej strany v jednej rovine s bočnými prúžkami (7). Potom nechajte lepidlo vytvrdnúť.
10

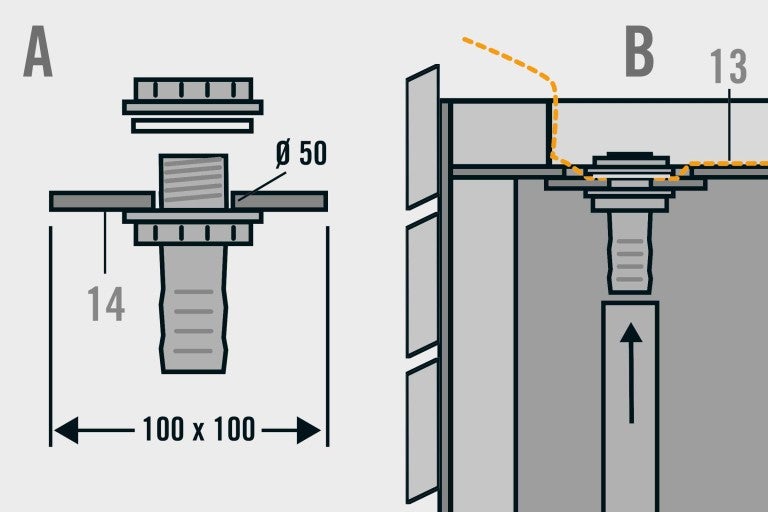

A) Vyrežte drevenú dosku (14) s rozmermi 100x100 mm a vyvŕtajte do jej stredu otvor s priemerom 25 mm. Vložte hadicovú spojku do otvoru stranou so závitom dole.
B) Drevenú dosku (14) prilepte zospodu k doske (4) montážnym lepidlom tak, aby sa hadicová spojka so závitom nachádzala uprostred otvoru v doske (4). Kým lepidlo stuhne, konektor opäť vyberte.
11

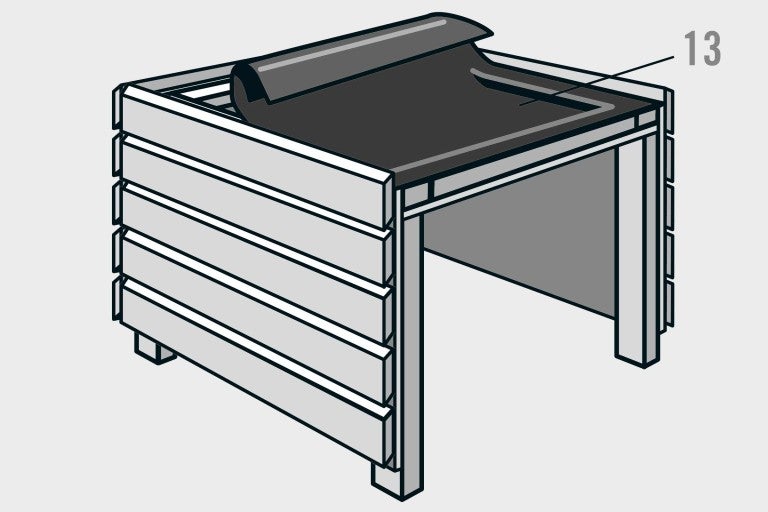

Odrežte jazierkovú fóliu (13) tak, aby ju bolo možné umiestniť do výklenku a na stranu nad laty (5) a (6). Fóliu pripevnite k lištám zošívačkou. Potom nožom odrežte prebytočnú časť a krížovým rezom vyrežte vo fólii otvor na odtok vody.
Teraz naskrutkujte hadicovú spojku zospodu. Pripevnite kus záhradnej hadice s hadicovou svorkou zospodu k hadicovému nástavcu a utiahnite hadicovú svorku rukou. Hadicu (neskôr) veďte vzadu smerom von.
12

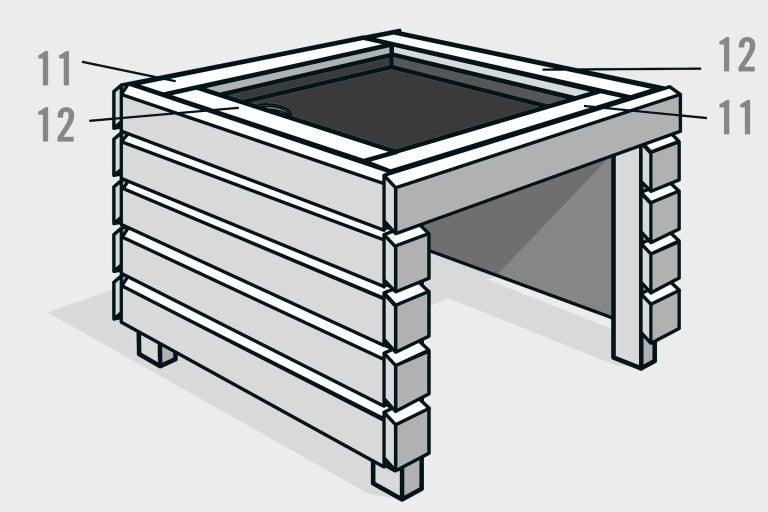

Nakoniec zakryte okraj fólie rámčekom z prúžkov. Za týmto účelom odrežte šikmé hrany pásov stolnou pílou - použite posuvnú tyč. Potom sú pásy stále široké 60 mm. Prúžky prilepte na vnútornú stranu vyčnievajúcich kosoštvorcov.

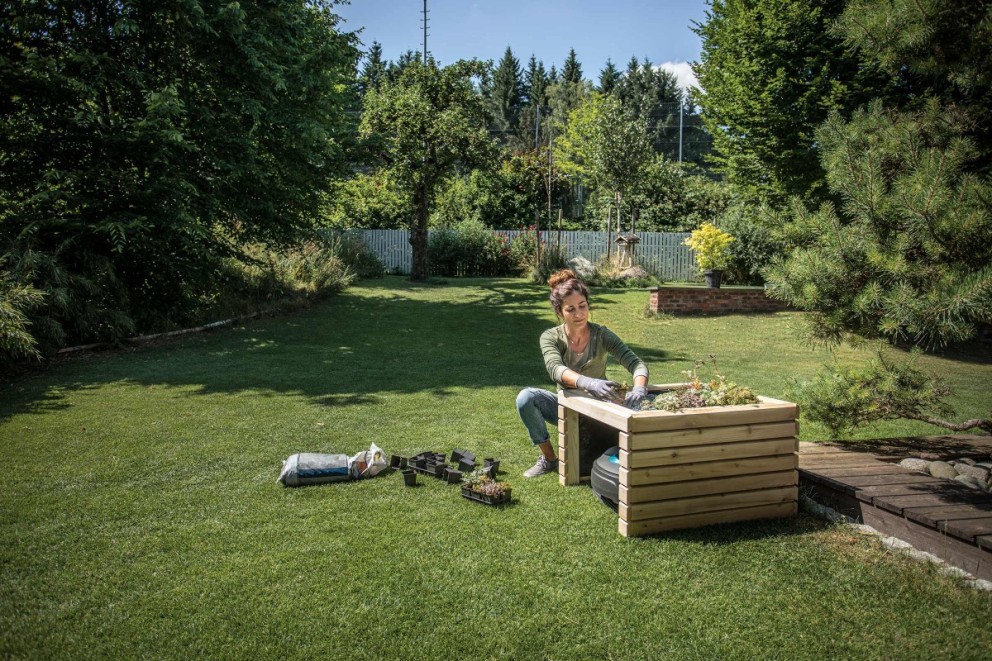

Strechu garáže potom môžete osadiť štrkom a ľahko udržovateľnými skalničkami.
