Prietokový ohrievač NEO 3,5 kW

Ohrievač vody

Ohrievač

Interiér

Nad stôl, Pod stôl

Drez, Umývadlo, Úžitková voda

Kúpeľňa, Kuchyňa

NEO 3/5

Závesný

Systém 2v1 (tlakové/beztlakové)

0 l

XXS

A

50 °C - 55 °C

1,4 l

230 V

0 min

25,8 cm x 14,5 cm x 14,5 cm

0 m

IPX4

Ohrievač je určený pre zapojenie vo zvislej polohe (vývody z ohrievača môžu smerovať nahor i nadol), môže byť napojený tlakovo aj beztlakovo a to len na rozvod studenej vody a v miestach kde nemôže dôjsť k zamrznutiu., Po aktivácii tepelnej poistky STB je prístup k STB umiestnený pod nálepkou s logom. Po odpojení napájania zložte nálepku a pomocou tenkého skrutkovača zatlačte aktivačné tlačidlo tepelnej poistky., Ohrievač sa nesmie použiť (zapínať), ak existuje možnosť, že je voda v ohrievači zamrznutá., Prietokový ohrievač NEO môže byť inštalovaný nad aj pod umývadlom, pričom sa u ohrievača nezmení orientácia pripojenia teplej a studenej vody.Všetky inštalácie by mali byť vykonávané po odpojení el. prúdu a po zastavení prívodu vody.- z ekonomických dôvodov by mal byť ohrievač montovaný čo najbližšie k odberovému miestu- pred inštaláciou ohrievača odpustite z prívodného potrubia také množstvo vody, ktoré zodpovedá objemu vody v prívodnom potrubí od miesta jeho uzavretia až po vyústenie k uzatváraciemu ventilu v mieste montáže, príp. až k batérii. Týmto postupom zaistíte ako vyplavenie mechanických nečistôt, tak aj základné odvzdušnenie prívodného potrubia z dôvodu odstavenia vodovodného radu.- používajte všetky bežne dostupné batérie bez termostatu, -pre ľahšiu reguláciu a efektivitu prevádzky sa odporúča osadiť výtokovú trubicu batérie úsporným perlátorem- ohrievač môže byť pripojený k vodovodnej sieti s tlakom vody od 0,1 do 1,0 MPa, alebo môže byť napájaný z vodnej nádrže umiestnenej viac ako 10 m nad úrovňou ohrievača- ohrievač smie byť pripojený iba k prívodu studenej vody, - k výstupu ohrievača nesmie byť pripojený žiadny kohút alebo armatúra iná ako predpísaná výrobcom., Pripojenie ohrievača k vodovodnému radu aj k elektrickej sieti musí byť vykonané pracovníkom s vhodnou kvalifikáciou. Ohrievač môže byť uvedený do prevádzky len vtedy, ak inštalácia zodpovedá platným normám a bezpečnostným predpisom. Prívodné potrubie studenej vody vo vzdialenosti aspoň 2 m od ventilu musí byť odolné voči teplote + 110 °C, alebo by malo byť chránené spätným ventilom.

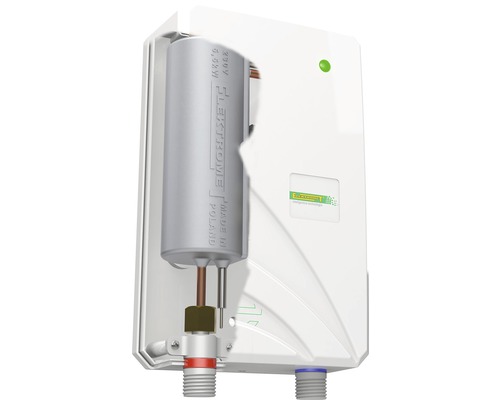

Elektrický tlakový prietokový ohrievač vody NEO je určený k okamžitému odberu teplej úžitkovej vody v domácnostiach, kanceláriách, dielňach a pod. Spotreba elektrickej energie sa obmedzuje len na dobu ohrevu pretekajúcej vody. Ohrievač nemá reguláciu výkonu a pri ohreve pracuje vždy na plný výkon. Množstvo a teplota ohriatej vody je závislá na výkone ohrievača/kW/, veľkosti prietoku ohrievanej vody /l/min/ a teplote vody v prívodnom potrubí. Do ohrievača môžu byť montované vykurovacie telesá s výkonmi 3,5 kW, 4,5 kW, 5,5 kW na 230V. Ohrievač môže pracovať s tlakom vody vo vodovodnom rade od 0,1MPa do 1MPa., Ohrievač NEO je tlakové zariadenie a môže byť inštalovaný ako tlakový aj beztlakový s vývodmi orientovanými nahor i nadol. Rozmery a umiestnenie hlavných súčastí ohrievača sú znázornené na obr. 1 a 2. Ochranný prvok - tepelná poistka (STB) - odpojí elektrický prívod na vykurovacie teleso pri zvýšení teploty vody v ohrievači nad cca 95 °C. Po aktivácii tepelnej poistky je ďalšia prevádzka ohrievača možná až po stlačení čierneho tlačidla tepelnej poistky.

návod na montáž a obsluhu energetický štítok 2 ks hmoždinky

Nie je pripravené na zapojenie

1/2"

15,2

Inštaláciu prístrojov, ktoré nie sú pripravené na zapojenie do zástrčky musí vykonať príslušný dodávateľ elektrickej energie alebo registrovaná špecializovaná firma, ktorá vám pomôže aj so získaním súhlasu od príslušného dodávateľa elektrickej energie na inštaláciu zariadenia.

3,5 kW

5903538213858
